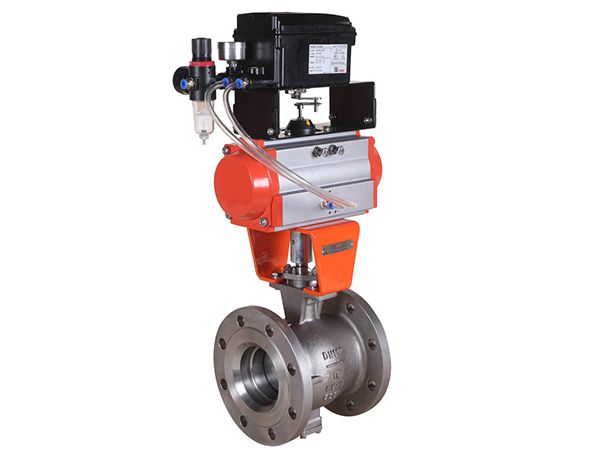

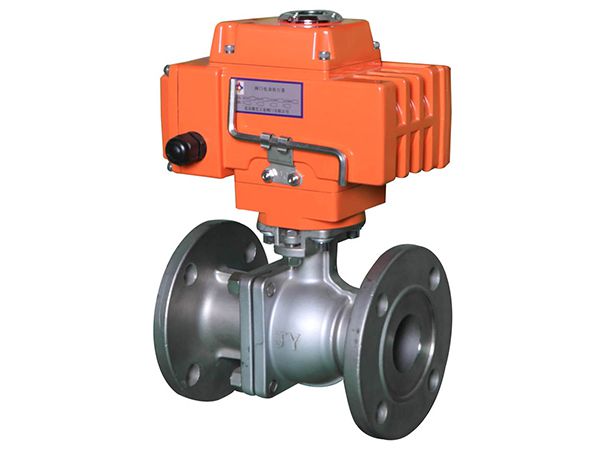

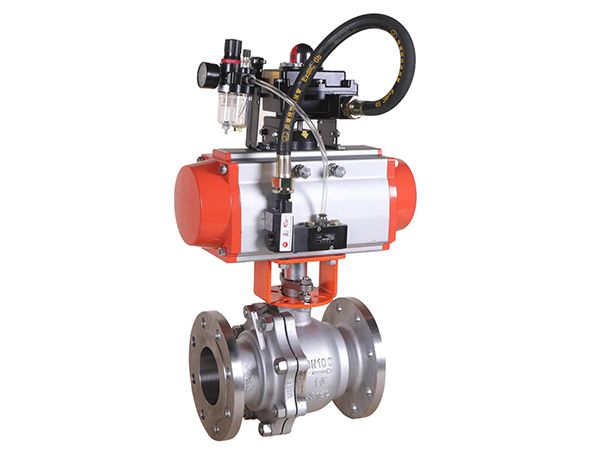

Регулирующий шаровой клапан

Регулирующие шаровые клапаны были созданы из затворных клапанов, причем закрывающий элемент представляет собой сферу. Благодоря шаровому клапану осуществляется контроль за потоком жидкости путем поворота сферы на 90 градусов вокруг оси вентиля. Применяется в основном для отсечки, регулирования, распределения и изменения направления потока среды в трубопроводах.

Применение

Управляющие шаровые клапаны могут использоваться в системах водоснабжения, системах транспортировки морской воды, газопроводных системах и системах транспортировки слабокислотных и слабощелочных сред.

Основная информация

Диапозон размера: DN15-DN200

Рабочая температура T: 0-100℃

Максимально допустимое рабочее давление PN: 1.0-2.5МПа

Рабочее давление: 1.5-3.75МПа (Корпус)
1.1-2.75МПа (Уплотнение)

Применимая среда: Пресная вода, морская вода, воздух, слабая кислотно-щелочная и т. д.

Материалы

No.	Часть	Материалы	No.	Часть	Материал
1	Корпус и крышка	CF8, CF8M, CF3, CF3M, WCB	5	Уплотнение	FTFE, графит
2	Сердечник	CF8, CF8M, CF3, CF3M, WCB	6	Уплотнительное кольцо	PTFE
3	Уплотнительная манжета	FTFE, PPL	7	Болт	Нержавеющая сталь, 35CrMoA
4	Шток	CF8, CF8M, CF3, CF3M, 2Cr13	8	Гайка	Нержавеющая сталь, 45#, 35CrMoA

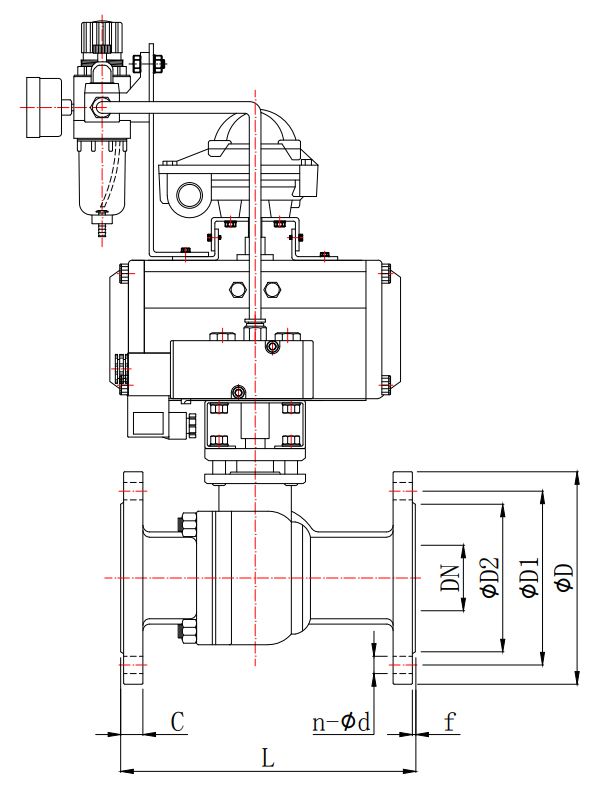

Характеристики

Размер	L	ØD	ØD1	ØD2	C	f	n-Ød
DN15	130	96	66	46	14	2	4-Ø14
DN20	140	106	76	64	14	2	4-Ø14
DN25	160	116	86	66	14	2	4-Ø14
DN32	166	136	100	76	16	3	4-Ø18
DN40	180	146	110	85	18	3	4-Ø18
DN50	200	160	126	100	18	3	4-Ø18
DN65	220	180	146	118	20	3	8-Ø18
DN80	260	196	160	132	20	3	8-Ø18
DN100	280	216	180	165	20	3	8-Ø18
DN125	320	246	210	186	22	3	8-Ø18
DN150	360	280	240	210	24	3	8-Ø22
DN200	400	336	296	266	26	3	12-Ø22

Сертификацияs

Пункт	Стандарт	Опционный стандарт
Разработка & Производство	GB12237	BS5351, ANSI B16.34
Измерение	GB12221-89	ANSI B16.10
Фланцевое соединение	JB/T-79	ANSI B16.5
Испытание	JB/T-9092	API598
