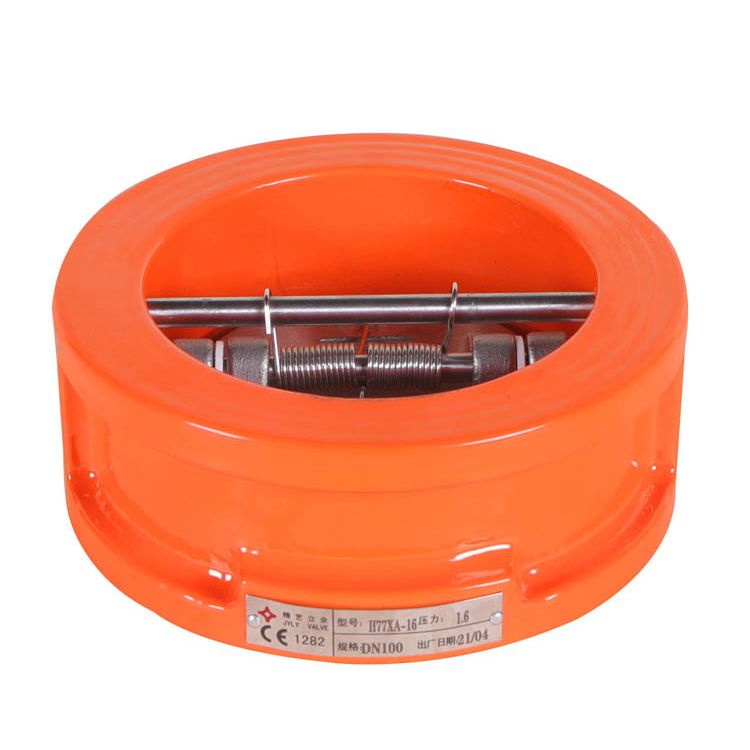

Двухдисковый обратный клапан

Мы предоставляем двухдисковый обратный клапан, изготовленный из бронзы, углеродистой стали, нержавеющей стали и других специальных литейных сплавов.
Двухдисковый обратный клапан отличается цельным корпусом клапана без отверстий для фиксации штифтов на корпусе клапана. Дизайн позволяет минимизировать потенциальную протечку через корпус клапана, что делает их предпочитаемым выбором для применения связанных с высокотоксичной, коррозионной или опасной химической обработкой газов.

Применение

Двухдисковый обратный клапан может использоваться в системах водоснабжения, трубопроводных системах очистки сточных вод, системы обработки дымовых газов, трубопроводные системы для морской воды и так далее.

Основная информация

Диапозон размера: DN50-DN600

Рабочая температура T: 0-100℃

Максимально допустимое рабочее давление PN: 1.0-1.6МПа

Рабочее давление: 1.5-2.4МПа (Корпус)
1.1-1.76МПа (Уплотнение)

Применимая среда: Горячая вода, пресная вода, морская вода, воздух и т. д.

Материалы

No.	Часть	Материал	No.	Часть	Материал
1	Корпус клапана	QT450, CF8, CF8M, WCB	5	Пружина	CF8, CF8M
2	Диск клапана	Никелированный QT450, CF8, CF8M	6	Регулируемое седло клапана	PTFE
3	Стержень клапана	CF8, CF8M	7	Уплотнение	FTFE
4	Уплотнительное кольцо	EPDM, NBR	8	Резьбовые пpоушины	45#, Нержавеющая сталь

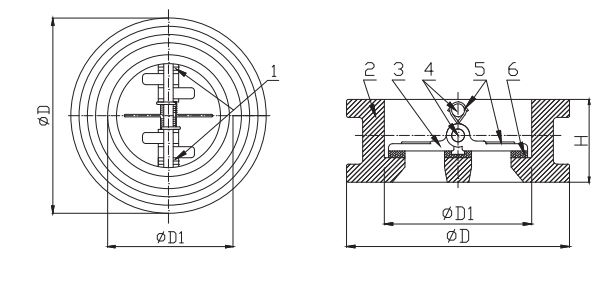

Характеристики

Размер	ØD	ØD1	H
DN50	107	65	43
DN65	127	80	46
DN80	142	94	46
DN100	162	117	64
DN125	192	145	70
DN150	218	170	76
DN200	273	224	89
DN250	329	265	114
DN300	384	310	114
DN350	444	360	127
DN400	495	410	140
DN450	555	450	152
DN500	617	505	152
DN600	734	624	178

Сертификацияs

Пункт	Стандарт
Разработка & Производство	GB12238-89
Измерение	GB12221-2005
Фланцевое соединение	GB9113.1-2000, GB/T9119-2010
Испытание клапанов	GB/T13927-92
Требование к поставке клапанов	GB12220-89
