Двухэксцентриковый дисковый затвор широко используются в системах водоснабжения и водоотведения, обеспечивая оптимальную производительность при нормальной температуре и низком давлении.
Общие сведения
Диапазон размеров
DN50-DN1200
Диапазон температур T
-20-120℃
Максимально допустимое рабочее давление PN
1.0-1.6 мПа
Номинальное давление
1.5-2.4 мПа (Корпус)
1.1-1.8 мПа (Уплотнение)
Применимая среда
Вода, газ, масло, некоррозионные частицы, слабые кислоты и щелочные соли
Материалы
No.
Комплектующие
Материал
1
Корпус клапана
WCB, CF8, CF8M, CF3M
2
Диск клапана
CF8, CF8M, CF3M
3
Вход
20#, 304, 316, 316L
4
Уплотнительное кольцо
PTFE, PPL, RPTFE
5
Сальник
CF8
6
Стопорное кольцо
316
7
Стержень
17-4PH
8
Штырь
17-4PH
9
Упаковка
PTFE, PPL, RPTFE
10
Упаковочная шайба
316
11
Распорное кольцо
316
12
Втулка верхнего штока
316+RPTFE
13
Втулка нижнего штока
316+RPTFE
14
Подшипник
Подшипниковая сталь
15
Прокладка
PTFE, PPL, RPTFE
16
Торцевая крышка
WCB, CF8, CF8M
17
Болт крепления торцевой крышки
WCB, CF8
18
Шпилька
GB3098.18.8
19
Шайба пружинная
WCB, 316
20
Гайка шестигранная
GB3098.18.8
21
Резьбовой вкладыш
WCB, CF8

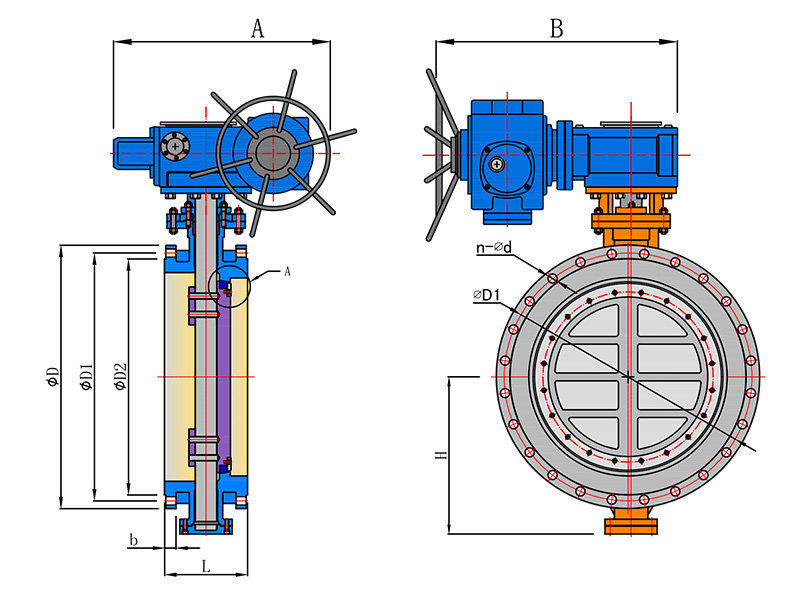

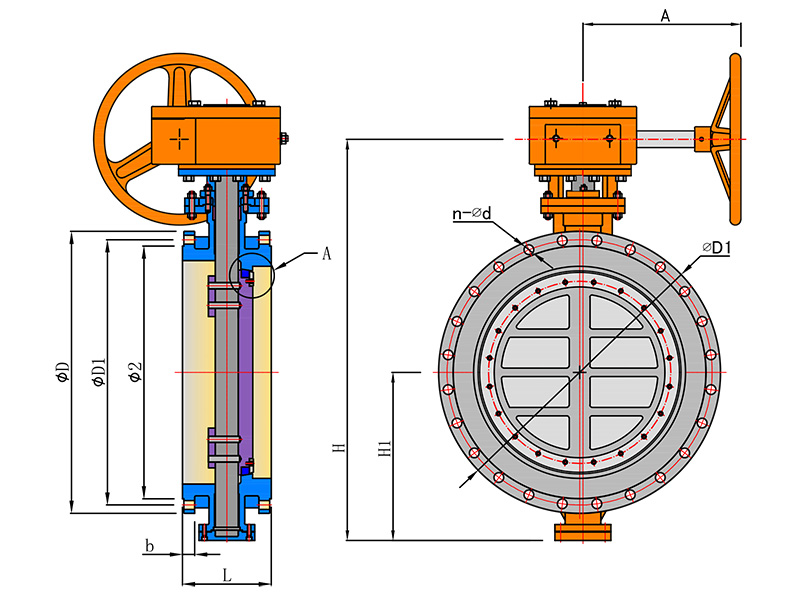

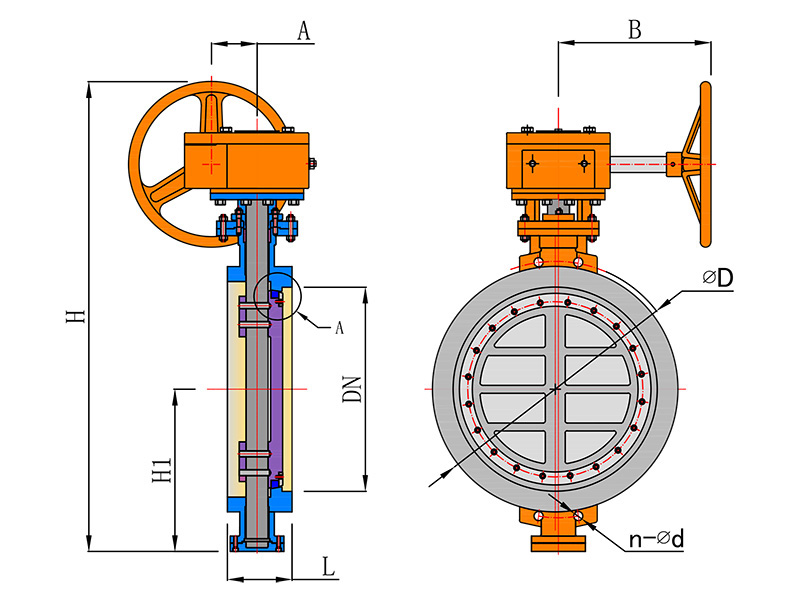

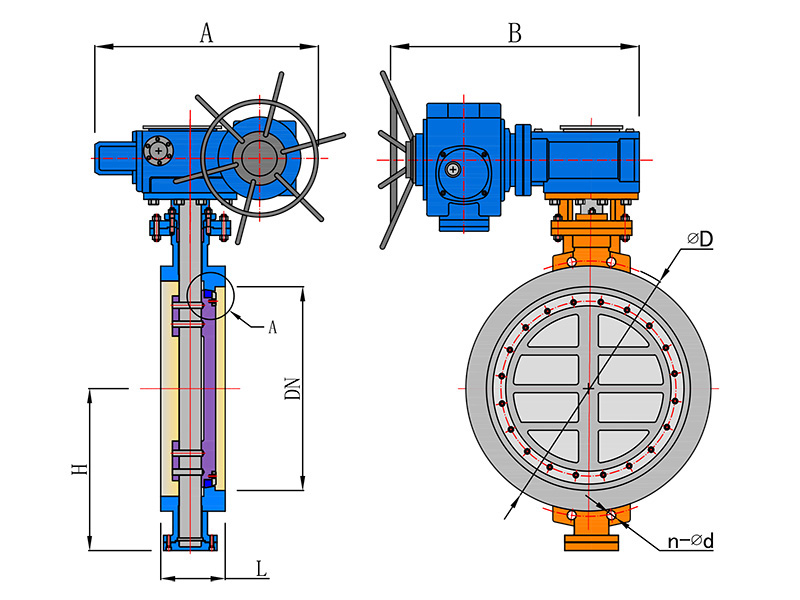

Типы клапанов
Двухэксцентриковый дисковый затвор

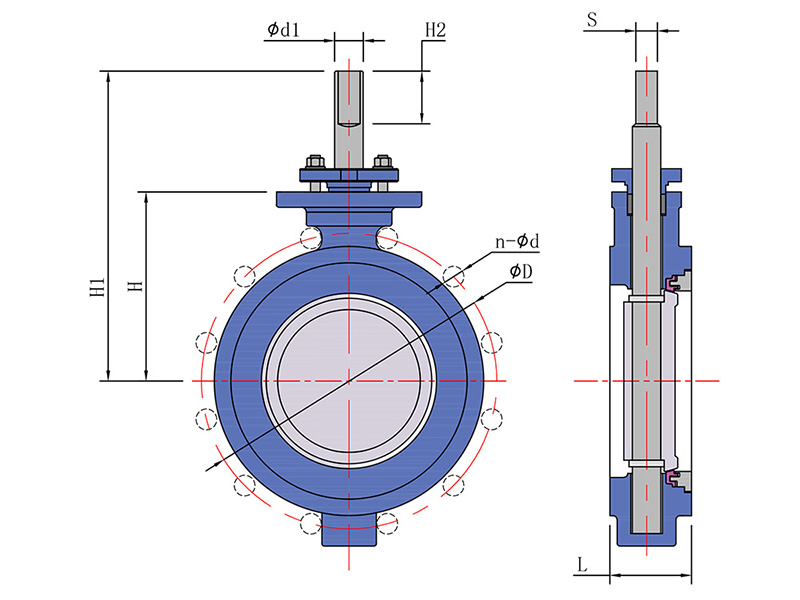

Двухэксцентриковый поворотный клапан с неизолированным валом

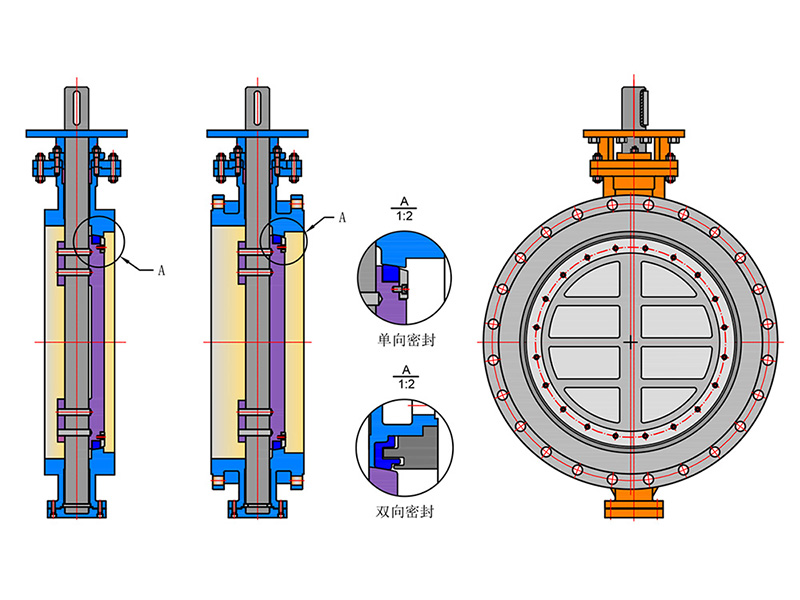

Наша технология эластомерных уплотнений значительно минимизирует выдавливание и царапание между диском клапана и уплотнительным кольцом, тем самым продлевая срок службы.
Упрощенная конструкция и простое управление
Поворотный затвор с двойным смещением имеет простую конструкцию с двумя эксцентриками, что делает его легко управляемым посредством стандартного монтажногоинтерфейса.
Универсальные и настраиваемые клапаны
Наши поворотные затворы с двойным смещением соответствуют многочисленным стандартам и могут быть адаптированы к конкретным требованиям.
