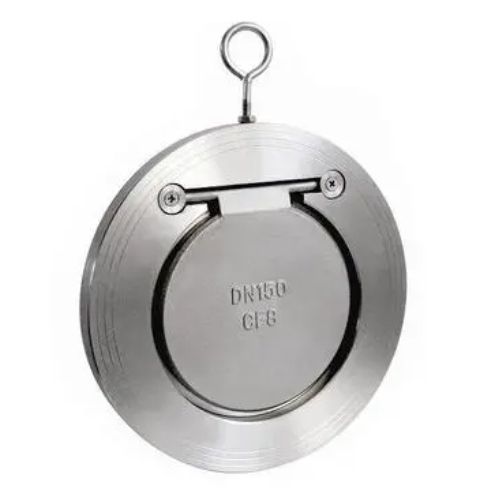

Однодисковой обратный клапан

Однодисковой обратный клапан - компактное устройство управления потоком, которое очень прост в использовании, быстро открывается и закрывается, может использоваться в различных трубопроводных системах транспортировки сред и имеет функцию обратного клапана для предотвращения обратного потока.

Применение

Однодисковой обратный клапан используется в системах подачи воды, системах трубопровода морской воды, газовых трубопроводах, системах трубопроводов для транспортировки газа при высокой температуре и давлении, а также системы транспортировки слабых кислот и щелочей.

Основная информация

Диапозон размера: DN50-DN600

Рабочая температура T: 0-100℃

Максимально допустимое рабочее давление PN: 1.0-4.0МПа

Рабочее давление: 1.5-6.0МПа (Корпус)
1.1-4.4МПа (Уплотнение)

Применимая среда: Горячая вода, пресная вода, морская вода, воздух и т. д.

Материалы

No.	Часть	Материал
1	Корпус	CF8, CF8M
2	Диск	CF8, CF8M
3	Уплотнительная манжета	EPDM, NBR, Фтороэластомер
4	Уплотнительное кольцо	CF8

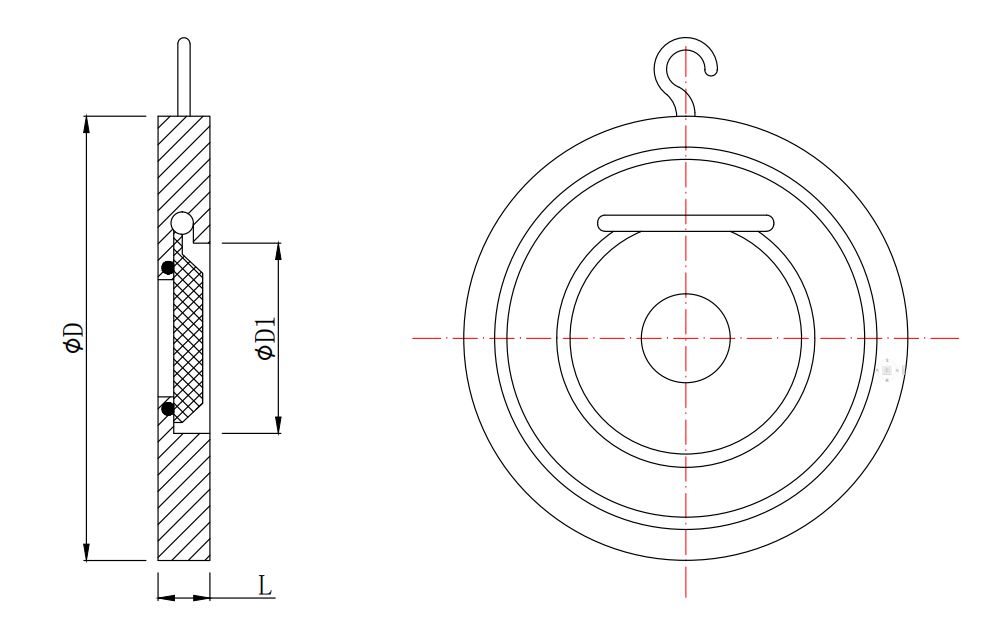

Характеристики

Размер	L		ØD1	ØD
Размер	1.0/1.6Mpa	2.5/4.0Mpa	ØD1	1.0Mpa	1.6Mpa	2.5Mpa	4.0Mpa
DN50	15	19	25	104	104	109	109
DN65	15	19	38	125	125	129	129
DN80	16	19	46	140	140	144	144
DN100	16	19	72	160	160	170	170
DN125	17	19	95	185	185	196	196
DN150	19	29	114	220	220	226	226
DN200	26	29	140	270	270	286	293
DN250	29	38	188	330	331	343	355
DN300	38	51	216	380	386	403	420
DN350	38	45	263	440	446	460	477
DN400	48	55	305	491	495	517	549
DN450	48	60	356	541	588	567	574
DN500	58	70	406	596	620	622	626
DN600	68	78	482	698	732	734	745

Сертификацияs

Пункт	Стандарт
Разработка & Производство	GB12238-89
Измерение	GB12221-2005
Фланцевое соединение	GB9113-2000
Испытание	GB/T13927-92
Требование к поставке	GB12220-89
