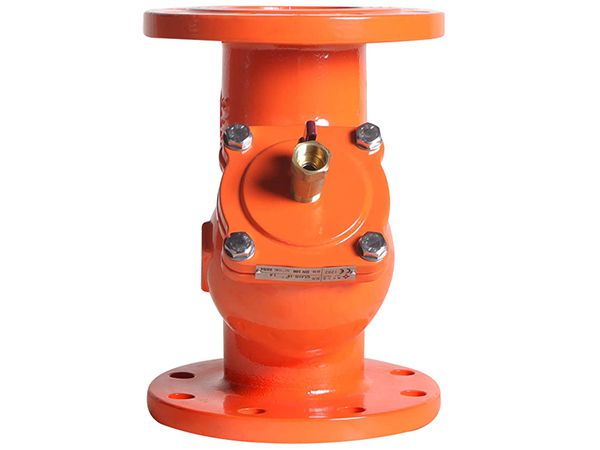

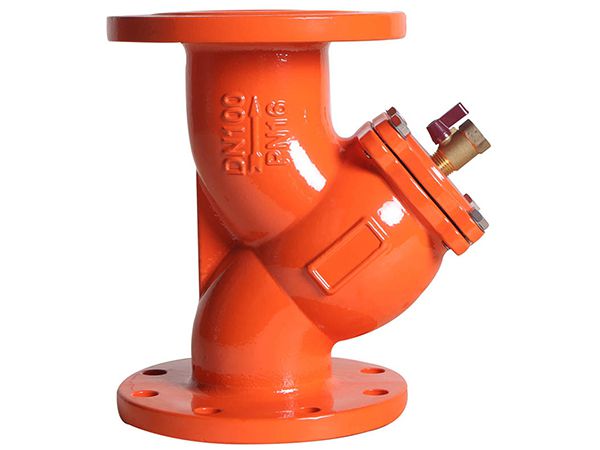

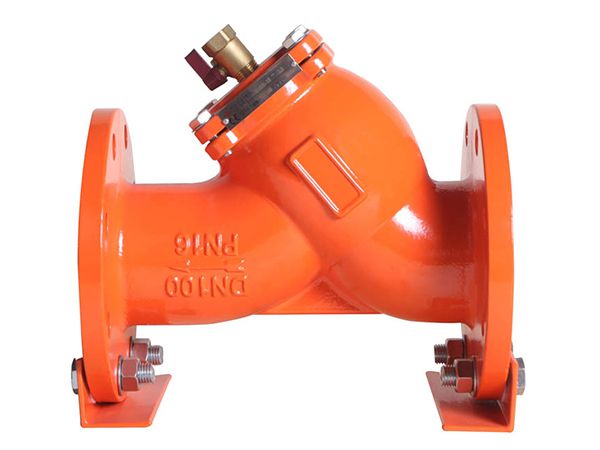

Y-образный сетчатый фильтр

Y-образный сетчатый фильтр - незаменимое фильтрирующее устройство в системе трубопровода для транспортировки жидкостей. Они обычно устанавливаются во внутренней части редукционных клапанов, клапаны сброса давления, регуляторы уровня или другого устройства для удаления примесей со среды, что гарантирует бесперебойную работу клапанов и устройств.

Основная информация
Диапозон размера
DN20-DN600
Рабочая температура T
0-100℃
Максимально допустимое рабочее давление PN
1.0-1.6МПа
Рабочее давление
1.5-2.4МПа (Корпус)
1.1-1.76МПа (Уплотнение)
Применимая среда
Горячая вода, сточные воды, морская вода и т. д.
Материалы
No. Часть Материал No. Часть Материал
1 Корпус QT450, WCB, CF8, CF8M 4 Уплотнительное кольцо EPDM, NBR, PTFE
2 Крышка QT450, WCB, CF8, CF8M 5 Болт 45#, Нержавеющая сталь
3 Фильтр Нержавеющая сталь 6 Дренажная пробка 45#, WCB
Характеристики

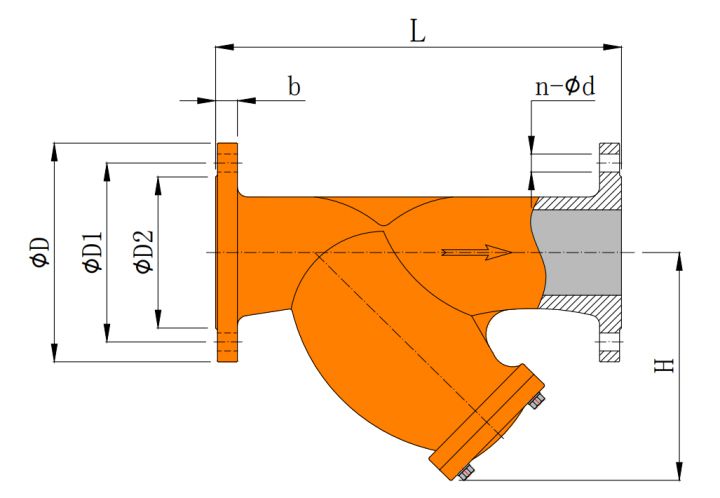

Характеристики
Размер L H ØD ØD1 ØD2 b n-Ød
1.6Mpa 2.5Mpa 1.6Mpa 2.5Mpa 1.6Mpa 2.5Mpa 1.6Mpa 2.5Mpa 1.6Mpa 2.5Mpa
DN20 145 113 105 105 75 75 55 55 14 16 4-Ø14 4-Ø14
DN25 155 143 115 115 85 85 65 65 14 16 4-Ø14 4-Ø14
DN32 180 166 135 135 100 100 78 78 16 18 4-Ø18 4-Ø18
DN40 195 184 145 145 110 110 85 85 16 18 4-Ø18 4-Ø18
DN50 215 213 160 160 125 125 100 100 16 20 4-Ø18 4-Ø18
DN65 250 303 180 180 145 145 120 120 18 22 8-Ø18 8-Ø18
DN80 280 328 195 195 160 160 135 135 20 22 8-Ø18 8-Ø18
DN100 300 385 215 230 180 190 155 160 20 24 8-Ø18 8-Ø22
DN125 340 465 245 270 210 220 185 188 22 28 8-Ø18 8-Ø26
DN150 385 530 280 300 240 250 210 218 24 30 8-Ø22 8-Ø26
DN200 450 665 335 360 295 310 265 278 26 34 12-Ø22 12-Ø26
DN250 528 720 405 425 355 370 320 332 30 36 12-Ø26 12-Ø30
DN300 590 805 460 485 410 430 375 390 34 40 12-Ø26 16-Ø30
DN350 680 862 520 550 470 490 435 448 34 44 16-Ø26 16-Ø33
DN400 775 908 580 610 525 550 485 505 36 48 16-Ø30 16-Ø36
DN450 853 929 640 660 585 600 545 555 40 50 20-Ø30 20-Ø36
DN500 908 1000 705 730 650 660 608 610 44 52 20-Ø33 20-Ø36
DN600 1135 1200 840 840 770 770 718 718 48 56 20-Ø36 20-Ø39
Сертификацияs
Пункт Стандарт
Разработка & Производство GB12238-89
Измерение GB12221-2005
Фланцевое соединение GB9113.1-2000, GB/T9119-2010
Испытание клапанов GB/T13927-92
Требования к поставке клапанов GB12220-89
Особенности
  • Передовой структурный дизайн: Сетчатый фильтр обладает передовой структурой, низким сопротивлением и удобным дренажом.
  • Универсальная сочетаемость: Фильтры подходят для различных веществ, как воды, масла и газа. Размер сетки от 18 до 30 для воды, 100 до 480 для масла.
  • Простота и надежность: Фильтры отличаются простой структурой, высокой прочностью, легкой сборкой и разбркой, а также простая очистка и обслуживание.
  • Многофункциональность сетчатого фильтра: Благодаря многофунциональности, Y-образный сетчатый фильтр соответствует требованиям фильтрации в различных ситуациях и средах. Они экономичны и имеют долгий срок службы.
