Шиберные ножевые задвижки

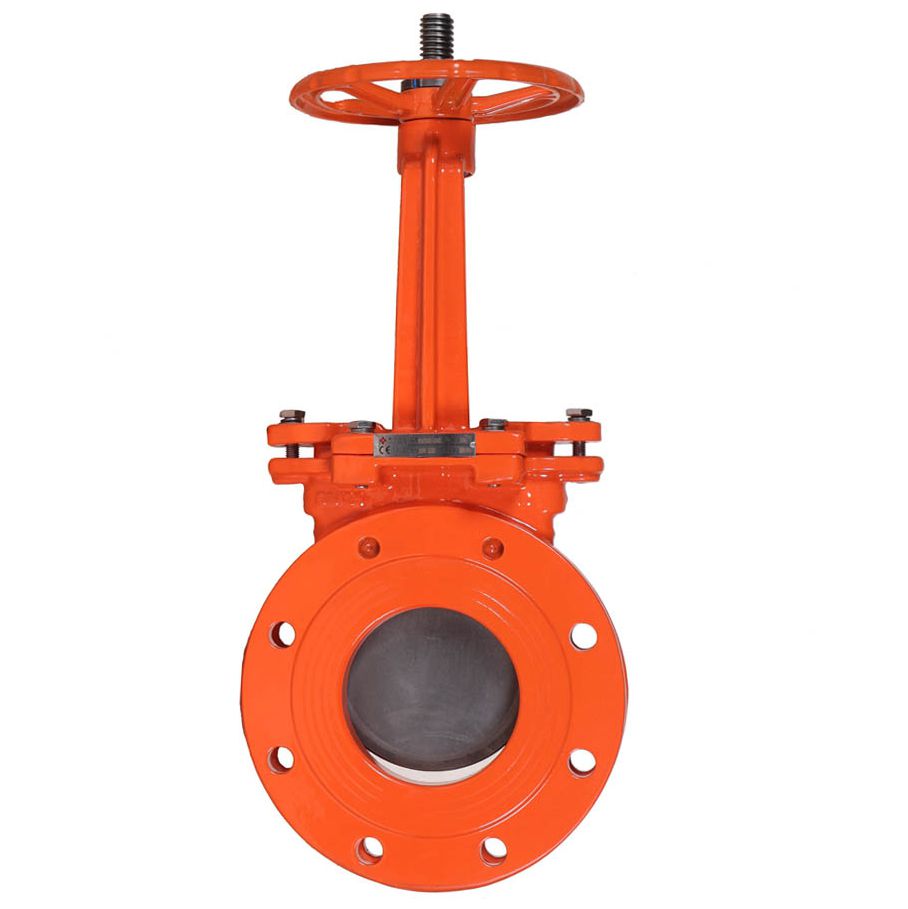

Шиберная ножевая задвижка является нержавеющим затворным клапаном, оснащенным острым режущим инструментом, предназначенным для работы с вязкими, тяжелыми жидкостями или другими абразивными средами. Простая конструкция и удобная схема управления делают шиберные ножевые задвижки идеальным выбором для сточных очистных сооружений, цементных заводов и горнодобывающих предприятий.

Применение

Шиберные ножевые задвижки могут использоваться в различных приложениях, включая системы транспортировки порошков, системы транспортировки шлама и системы транспортировки сточных вод.

Основная информация
Диапозон размера
DN50-DN800
Рабочая температура T
0-100℃
Максимально допустимое рабочее давление PN
1.0-1.6МПа
Рабочее давление
1.5-2.4МПа (Корпус)
1.1-1.76МПа (Уплотнение)
Применимая среда
Порошок, суспензия, сточные воды и так далее.
Материалы
No. Часть Материал No. Часть Материал
1 Корпус Нержавеющая сталь, литая сталь 5 Штурвал WCB
2 Диск Нержавеющая сталь 6 Болт 45#, Нержавеющая сталь
3 Уплотнительная манжета FTFE, фторэластомер, нержавеющая сталь, углеродистая стальl 7 Крышка сальника Нержавеющая сталь, литая сталь
4 Шток 2Cr13 8 Уплотнение Графит
Характеристики
Характеристики

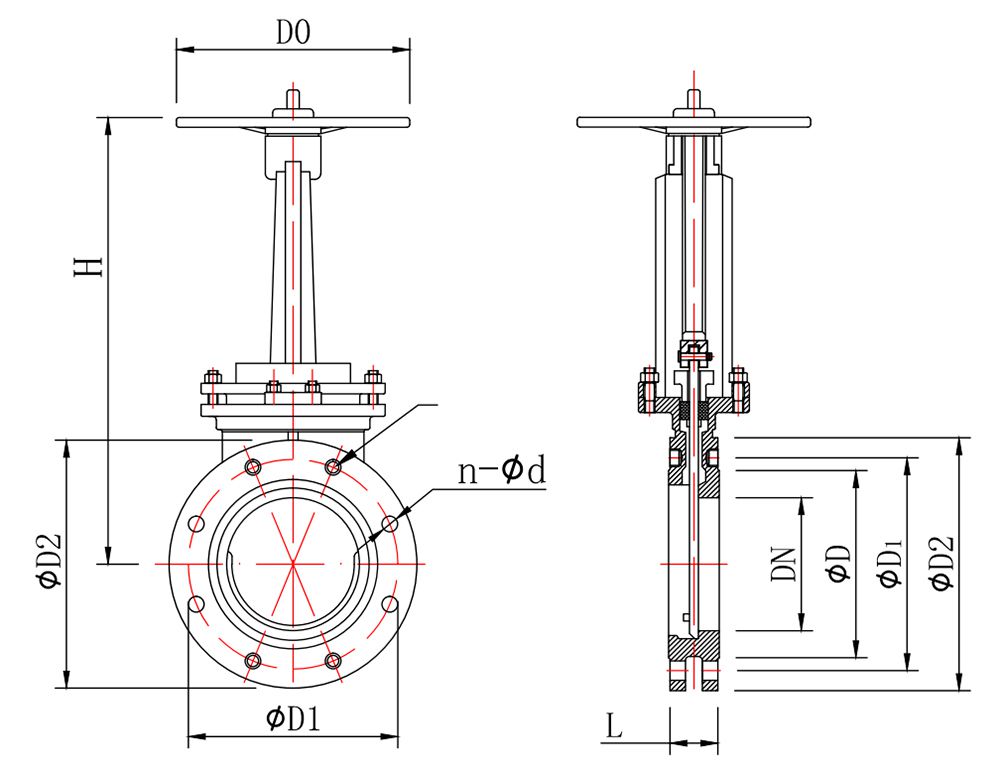

Размер L ØD ØD1 ØD2 H n-Ød (PN10) n-Ød (PN16) D0
DN50 50 100 125 160/165 285 4-Ø18 4-Ø18 180
DN65 50 120 145 180/185 298 4-Ø18 4-Ø18 200
DN80 50 135 160 195/200 315 8-Ø18 8-Ø18 220
DN100 50 155 180 215/220 365 8-Ø18 8-Ø18 240
DN125 58 185 210 245/250 400 8-Ø18 8-Ø18 280
DN150 58 210 240 280/285 475 8-Ø22 8-Ø22 300
DN200 70 265 295 335/340 540 8-Ø22 12-Ø22 320
DN250 70 320 350/355 390/405 630 12-Ø22 12-Ø26 360
DN300 76 368/375 400/410 440/460 780 12-Ø22 12-Ø26 400
DN350 90 428/436 460/470 500/520 885 16-Ø22 16-Ø26 450
DN400 100 482/485 515/525 565/580 990 16-Ø26 16-Ø30 500
DN450 100 532/548 565/585 615/640 1100 20-Ø26 20-Ø30 550
DN500 115 585/608 620/650 670/715 1200 20-Ø26 20-Ø33 600
DN600 115 685/718 725/770 780/840 1450 20-Ø30 20-Ø36 700
DN700 160 788/800 840/840 895/910 1700 24-Ø30 24-Ø36 700
DN800 190 899/905 950/950 1010/1025 2000 24-Ø33 24-Ø39 700
Сертификацияs
Пункт Стандарт
Разработка & Производство GB12238-89
Измерение GB12221-2005
Фланцевое соединение GB9113-2000
Испытание клапанов JB/T 9092-1999
Требования к поставке GB12220-89
Опыт и высококачественное литье

Благодаря специализированному цеху и исключительным возможностям по литью форм, мы способны выполненить любые требования, касаемо шиберных задвижек.

Стойкость к коррозии и долговечность

Мы тщательно выбираем материалы и применяем современные конструкции, которые делают шиберные задвижки исключительно устойчивыми к коррозионным воздействиям кислот, особенно при работе с вязкими веществами.

Долговечные режущие лезвия

Стальные лезвия, предназначенные для резки твердых или тяжелых материалов, специально изготовлены для сохранения своей остроты в течение продолжительного времени использования.
