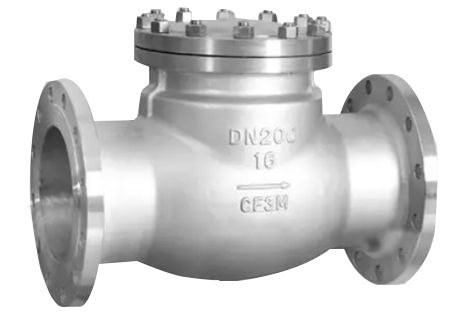

Фланцевый обратный клапан серии Swing

Фланцевый обратный клапан серии Swing - особый тип обратных клапанов с фланцевым соединением и вращательным режимом, предотвращающий обратный поток.

Применение

Фланцевый обратный клапан серии Swing используется в системах подачи воды, системах трубопровода морской воды, газовых трубопроводах, системах трубопроводов для транспортировки газа при высокой температуре и давлении, а также системы транспортировки слабых кислот и щелочей.

Основная информация

Диапозон размера: DN50-DN400

Рабочая температура T: 0-100℃

Максимально допустимое рабочее давление PN: 1.0-2.5МПа

Рабочее давление: 1.5-3.75МПа (Корпус)
1.1-2.4МПа (Уплотнение)

Применимая среда: Горячая вода, пресная вода, морская вода, воздух и т. д.

Материалы

No.	Часть	Материал	No.	Часть	Материал
1	Корпус	Нержавеющая сталь, Литая сталь	4	Шток	Нержавеющая сталь
2	Диск	Нержавеющая сталь	5	Крышка сальника	Нержавеющая сталь, литая сталь
3	Уплотнительная манжета	Нержавеющая сталь, литая сталь	6	Болт	45#, Нержавеющая сталь

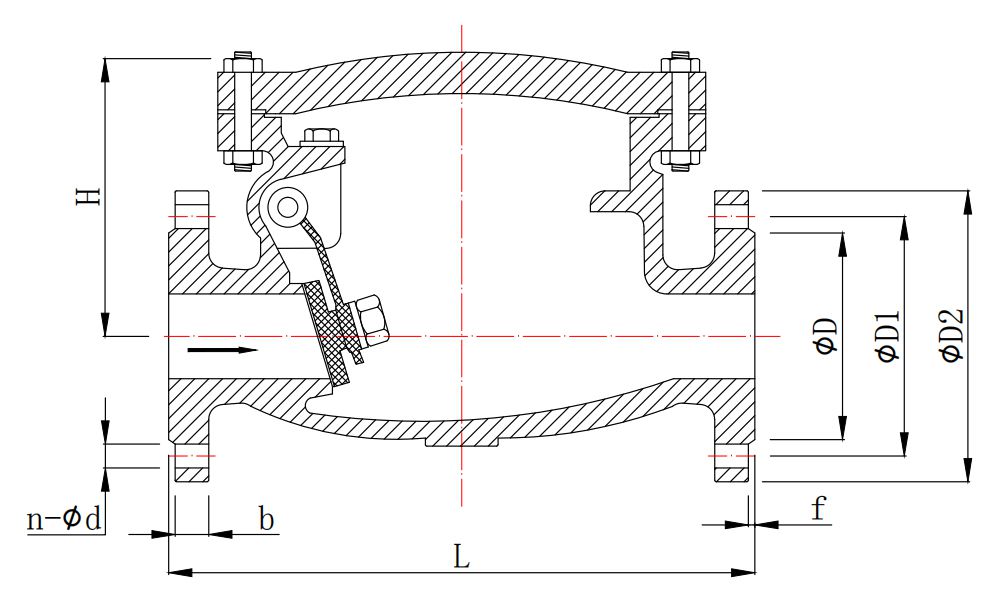

Характеристики

Размер	L	ØD	ØD1	ØD2	b-f	n-Ød(PN16)	n-Ød(PN25)	H	Заметки
DN50	230	100	125	160	16/20-3	4-Ø18	4-Ø18	135	PN16/25
DN65	290	120	145	180	18/22-3	4-Ø18	4-Ø18	140	PN16/25
DN80	310	135	160	195	20/22-3	8-Ø18	8-Ø18	145	PN16/25
DN100	350	155/160	180/190	215/230	20/24-3	8-Ø18	8-Ø23	165	PN16/25
DN125	400	185/188	210/220	245/270	22/28-3	8-Ø18	8-Ø25	250	PN16/25
DN150	480	210/218	240/250	280/300	24/30-3	8-Ø22	8-Ø25	295	PN16/25
DN200	550	265/278	295/310	335/360	26/34-3	12-Ø22	12-Ø25	315	PN16/25
DN250	650	320/332	355/370	405/425	30/36-3	12-Ø25	12-Ø30	430	PN16/25
DN300	750	375/390	410/430	460/485	30/40-4	12-Ø25	12-Ø30	480	PN16/25
DN350	850	435/448	470/490	520/550	34/44-4	16-Ø25	16-Ø34	500	PN16/25
DN400	950	485/505	525/550	580/610	36/48-4	16-Ø30	16-Ø34	520	PN16/25

Сертификацияs

Пункт	Стандарт
Разработка & Производство	GB12236
Измерение	GB12221
Фланцевое соединение	JB/T 79
Испытание	JB/T 9092-1999
Требование к поставке	GB12220-89
