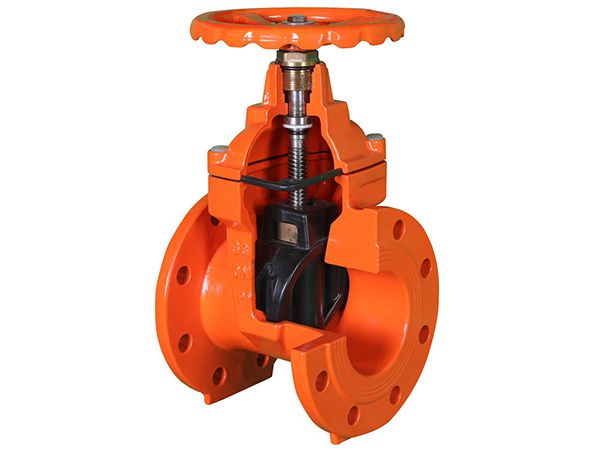

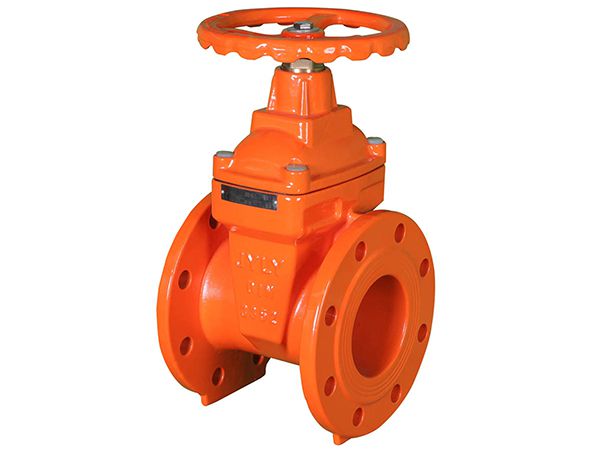

Задвижка с невыдвижным штоком (шпинделем)
Задвижка с невыдвижным штоком (шпинделем) Задвижка с невыдвижным штоком (шпинделем)
Запросить цену

Задвижка с невыдвижным штоком (шпинделем)

Задвижка - особый вид задвижок, который располагается внутри корпуса клапана и не подвергается внешнему воздействию. Такой дизайн минимизирует риски загрязнения транспортируемой жидкости в трубах.

Применение

Задвижка может быть применени в различных областях, включая системы сточных вод, трубопроводных системах морской воды, газовых трубопроводных системах, системах транспортировки пищевых сред и сабокислотено-щелочных транспортных систем.

Основная информация
Диапозон размера
DN50-DN600
Рабочая температура T
0-100℃
Максимально допустимое рабочее давление PN
1.0-1.6МПа
Рабочее давление
1.5-2.4МПа (Корпус)
1.1-1.76МПа (Уплотнение)
Применимая среда
Пресная вода, морская вода, воздух, слабая кислотно-щелочная и т. д.
Материалы
No. Часть
Материал

No. Часть Материал
1 Корпус и крышка QT450 6 Уплотнительное кольцо EPDM
2 Диск QT450+EPDM 7 Уплотнение PTFE
3 Уплотнительная манжета 2Cr13 8 Болт Нержавеющая сталь, 45#
4 Шток Алюминиевая бронза 9 Гайка Нержавеющая сталь, 45#
5 Крышка сальника QT450 10 Штурвал WCB

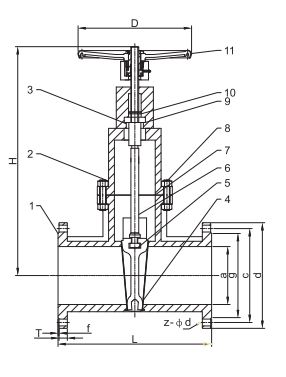

Характеристики
Характеристики
Размер L H D d c g n-Ød T f
PN10/16 PN10/16 PN10 PN16
DN50 178 241 138 158 125 99 4-Ø18 4-Ø18 17 2
DN65 190 270 173 180 145 118 4-Ø18 4-Ø18 17 2
DN80 203 292 173 196 160 132 4-Ø18 8-Ø18 19 3
DN100 229 333 200 215 180 156 8-Ø18 8-Ø18 20 3
DN125 254 384 230 250 210 184 8-Ø18 8-Ø18 20 3
DN150 267 420 230 280 240 211 8-Ø23 8-Ø23 20 3
DN200 292 512 270 336 295 266 8-Ø23 12-Ø23 21 3
DN250 330 602 350 405 350/355 319 12-Ø23 12-Ø25 25 3
DN300 356 705 350 460 400/410 370 12-Ø23 12-Ø25 28 4
DN350 381 782 450 515 460/470 430 16-Ø23 16-Ø25 28 4
DN400 406 880 480 580 515/525 475 16-Ø25 16-Ø30 28 4
DN450 432 980 600 650 565/585 530 20-Ø25 20-Ø30 29 4
DN500 457 1055 600 670/715 620/650 580 20-Ø25 20-Ø34 29 4
DN600 508 1260 600 780/810 725/770 680 20-Ø30 20-Ø40 38 4
Сертификацияs
Пункт Стандарт
Разработка & Производство GB12234
Измерение GB12221-89
Фланцевое соединение JB/T-79
Испытание клапанов JB/T-9092
Особенности
  • Плоское днище седла клапана: Мягкоподшипниковый затворный клапан имеет плоское днище, аналогичное водопроводным трубам, что предотвращает накопление мусора и обеспечивает плавный поток жидкости.
  • Интегральное резиновое покрытие: Вентильный диск покрыт с обеих сторон качественной резиной. Продвинутая технология вулканизации резины обеспечивает точные геометрические размеры после вулканизации. Резина прочно связана с вентильной пластиной из чугуна, предотвращая отслоение, обеспечивая отличную эластичность и обеспечивая превосходную герметичность
  • Коррозионная устойчивость: Вентильный корпус покрыт порошком эпоксидной смолы, обеспечивая защиту от коррозии и ржавчины, что делает его подходящим для сточных трубопроводов.
  • Тройное кольцо уплотнения: Вентильный шток имеет конструкцию с тройным кольцом уплотнения, что снижает сопротивление трения во время работы и значительно уменьшает вероятность утечки. Эта конструкция позволяет заменять уплотнение без необходимости перекрытия потока воды.
  • Клапан изготовлен из чугунного материала, что делает его легче, чем традиционные затворные клапаны, что облегчает установку и обслуживание, а также обеспечивает повышенную устойчивость к ударам.
  • Затворные клапаны с неподвижным штоком имеют свои рабочие штоки расположенные внутри корпуса клапана, что делает их подходящими для применения, где чувствительность к загрязнению штока является проблемой, таких как регулирование потока в гигиенических трубопроводах.
