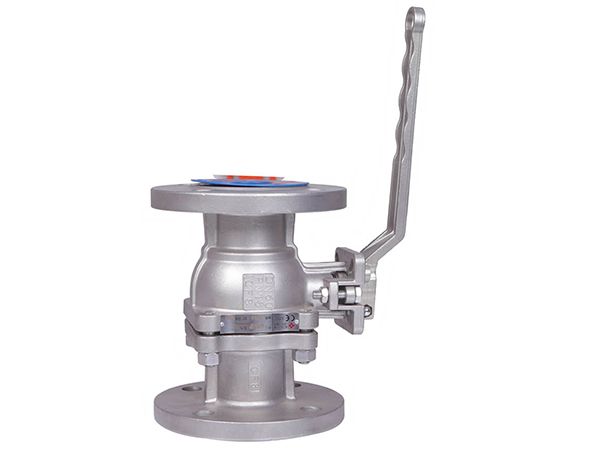

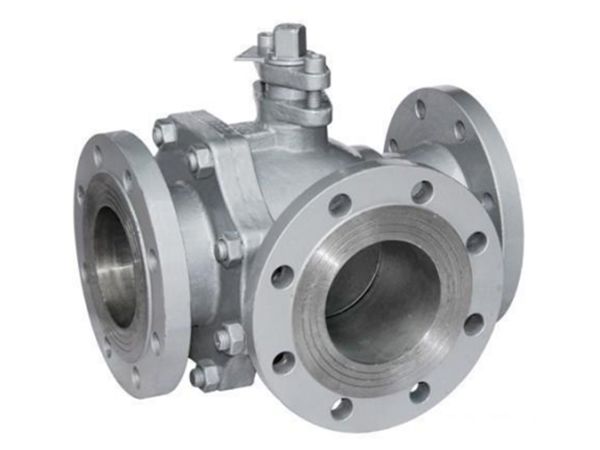

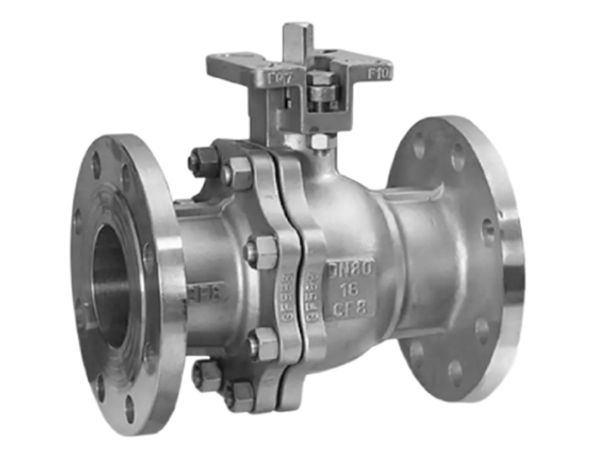

Фланцевый шаровой клапан
Фланцевый шаровой клапан Фланцевый шаровой клапан Фланцевый шаровой клапан
Запросить цену

Фланцевый шаровой клапан

Применение

Фланцевый шаровой клапан может использоваться в различных сферах, включая трубопроводы подачи воды, трубопроводы распределения тепла, трубопроводы для транспортировки сред с высокой температурой и высоким давлением на сталелитейных заводах и нефтепроводы.

Основная информация
Диапозон размера
DN15-DN200
Рабочая температура T
0-100℃
Максимально допустимое рабочее давление PN
1.0-2.5МПа
Рабочее давление
1.5-3.75МПа (Корпус)
1.1-2.75МПа (Уплотнение)
Применимая среда
Пресная вода, морская вода, воздух, слабая кислотно-щелочная и т. д.
Особенности
  • Износостойкость: Вентильный корпус изготовлен путем распылительной сварки сплава, а уплотнительное кольцо выполнено из наплавленного сплава, что позволяет минимизировать износ во время работы клапана (с коэффициентом твердости 65-70).
  • Превосходная производительность уплотнения: Фланцевые шаровые клапаны ручной шлифовки обеспечивают идеальную посадку между вентильным корпусом и уплотнительным кольцом, обеспечивая надежную герметичность.
  • Легкая работа даже при превышении внешних сил предварительным натяжением пружины.
Материалы
No. Часть Материалы No. Часть Материал
1 Корпус и крышка CF8, CF8M, CF3, CF3M, WCB 5 Уплотнение FTFE, Графит
2 Стержень клапана CF8, CF8M, CF3, CF3M, WCB 6 Уплотнительное кольцо PTFE
3 Уплотнительная манжета FTFE, PPL 7 Болт Нержавеющая сталь, 35CrMoA
4 Шток CF8, CF8M, CF3, CF3M, 2Cr13 8 Гайка Нержавеющая сталь, 45#, 35CrMoA
Характеристики

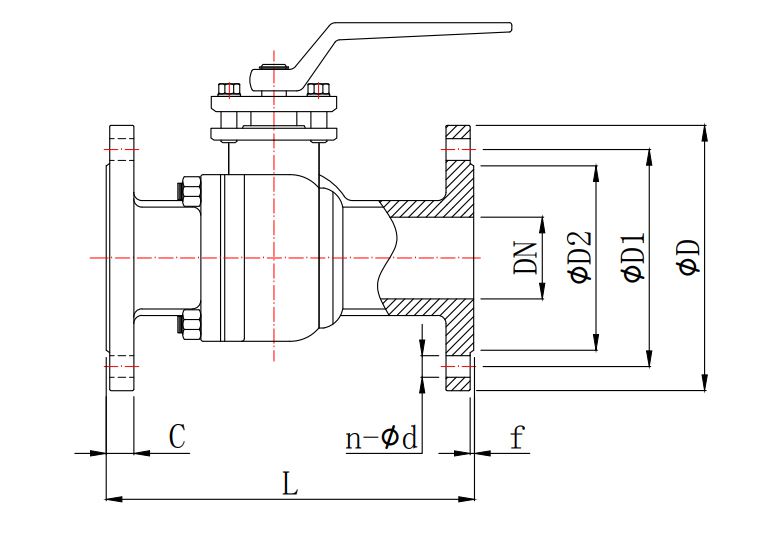

Характеристики
Размер L ØD ØD1 ØD2 C f n-Ød
DN15 130 96 66 46 14 2 4-Ø14
DN20 140 106 76 64 14 2 4-Ø14
DN25 160 116 86 66 14 2 4-Ø14
DN32 166 136 100 76 16 3 4-Ø18
DN40 180 146 110 85 18 3 4-Ø18
DN50 200 160 126 100 18 3 4-Ø18
DN65 220 180 146 118 20 3 8-Ø18
DN80 260 196 160 132 20 3 8-Ø18
DN100 280 216 180 165 20 3 8-Ø18
DN125 320 246 210 186 22 3 8-Ø18
DN150 360 280 240 210 24 3 8-Ø22
DN200 400 336 296 266 26 3 12-Ø22
Сертификацияs
Пункт Стандарт Опционный стандарт
Разработка & Производство GB12237 BS5351, ANSI B16.34
Измерение GB12221-89 ANSI B16.10
Фланцевое соединение JB/T-79 ANSI B16.5
Испытание клапанов JB/T-9092 API598
