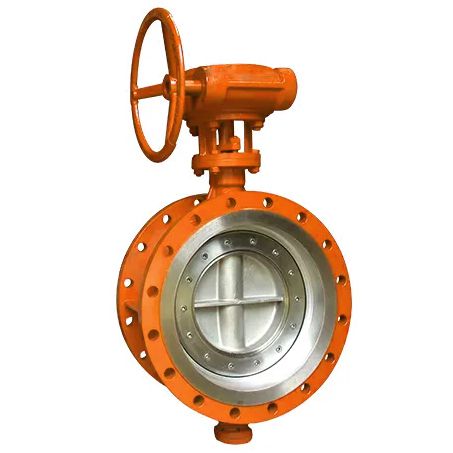

Трехэксцентриковый дисковый затвор
Трехэксцентриковый дисковый затвор Трехэксцентриковый дисковый затвор
Запросить цену

Трехэксцентриковый дисковый затвор

Применение

Трехэксцентриковый дисковый затвор используется в системах подачи воды, ситемах трубопровода морской воды, газовых трубопроводах.

Основная информация
Диапозон размера
DN50-DN2000
Рабочая температура T
-30-425℃
Максимально допустимое рабочее давление PN
1.0-2.5МПа
Рабочее давление
1.5-3.75МПа (Корпус)
1.1-2.75МПа (Уплотнение)
Применимая среда
Пресная вода, морская вода, воздух, слабая кислотно-щелочная и т. д.
Материалы
No. Комплектующие Материал No. Комплектующие Материал
1 Корпус клапана WCB, нержавеющая сталь, сплав Monel 9 Втулка нижнего штока PTFE + Латунь
2 Клапан дисковый WCB, нержавеющая сталь, сплав Monel 10 Шпонка вала Нержавеющая сталь, сплав Монель
3 Уплотнительное кольцо PTFE/PTFE+SS+гибкий графит 11 Втулка верхнего штока PTFE + Латунь
4 Стержень Нержавеющая сталь, сплав Монель 12 Шайба упаковочная Нержавеющая сталь, сплав Монель
5 Торцевая крышка WCB, нержавеющая сталь, сплав Monel 13 Упаковка Гибкий графит, PTFE
6 Болт Легированная сталь, нержавеющая сталь, сплав Монель 14 Кронштейн Углеродистая сталь
7 Прокладка Гибкий графит 15 Болт кронштейна Легированная сталь, нержавеющая сталь, сплав Монель
8 Распорка Нержавеющая сталь, сплав Монель 16 Сальник Углеродистая сталь, нержавеющая сталь
Типы
  • Трехэксцентриковый дисковый затвор
    Трехэксцентриковый дисковый затвор

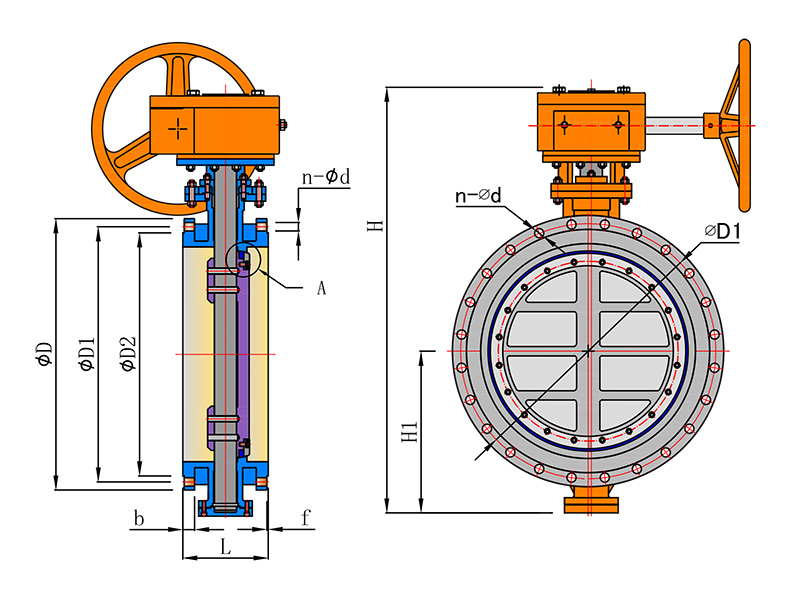

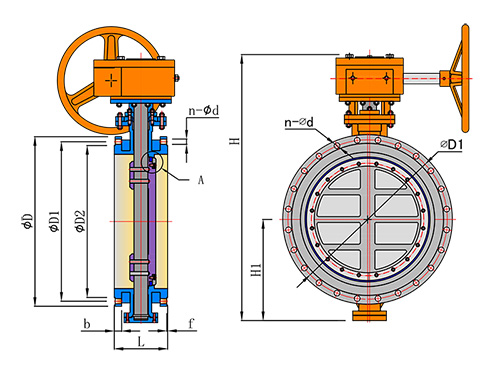

  • Тройной эксцентриковый дроссельный клапан с фланцем червячной передачи
    Тройной эксцентриковый дроссельный клапан с фланцем червячной передачи
Технические характеристики
Сертификаты
Наименование Стандарт Опциональный стандарт
Разработка и производство GB12238-2008 ISO/DIN10631-91, AP1598
Лицевое измерение GB12221-2005 ISO5752-88
Фланцевое соединение GB9113.1-2000, GB/T9119-2010 ANSI.B16.5, ISO7005, ISB2238
Проверка клапанов GB/T13927-2022 ISO/DIN 5208-87
Обозначение клапана GB12220-89 ISO/DIN 5209-87
Передовая структура для прочности

Трехэксцентриковый дисковый затвор изготавливается из нержавеющей стали с упрочнением для износостойкости, что делает его идеальным в сложных условиях работы.

Интегрированное литье для повышения стабильности

Трехэксцентриковый дисковый затвор изготавливается с использованием интегрированной литейной формы, что обеспечивает прочную и стабильную конструкцию, в дополнение их износостойкости и эрозионно-стойкому уплотнительному кольцу.

Увеличенный срок службы при минимальном трении

Геометрический дизайн уплотнительных компонентов сокращает трение, значительно увеличивая срок службы затвора.
