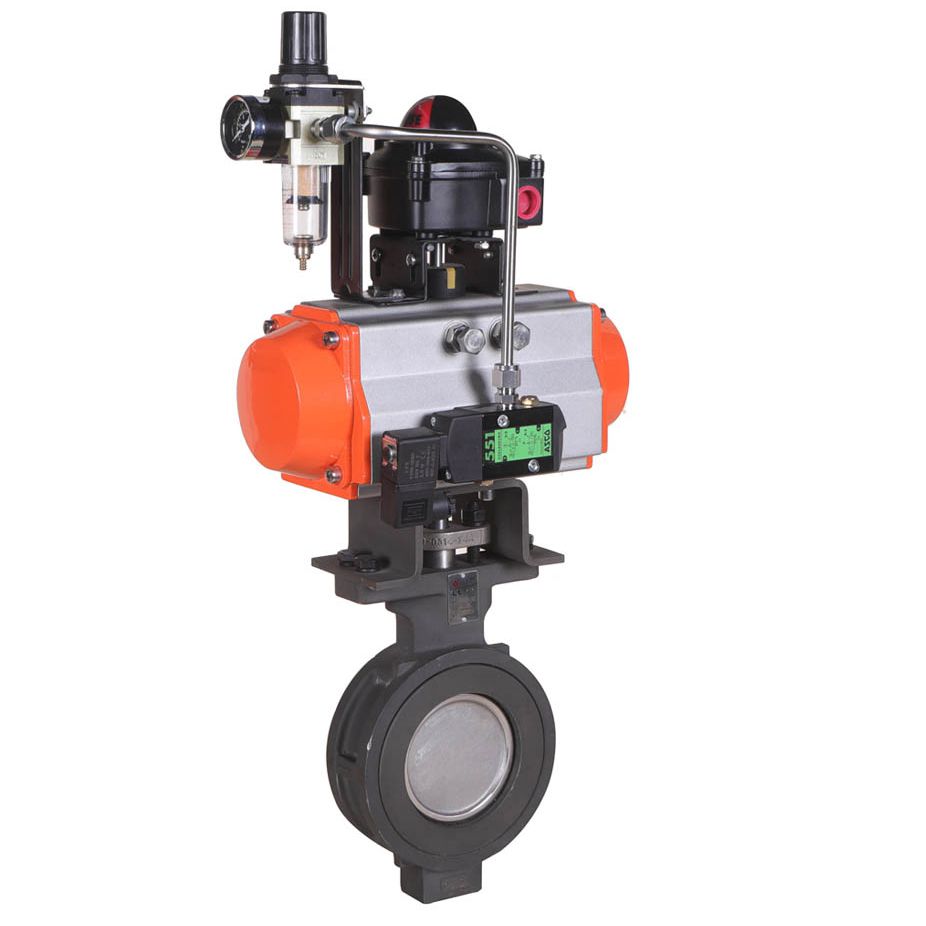

Дисковый затвор с эластичным уплотнением Высокопроизводительный дисковый затвор

Применение

Высокопроизводительный дисковой затвор может использоваться в системах транспортировки воды, системах трубопроводов морской воды, системах газопроводов, системах транспортировки порошков и системах транспортировки слабой кислотной основы.

Основная информация
Диапозон размера
DN50-DN300
Рабочая температура T
0-100℃
Максимально допустимое рабочее давление PN
1.0-1.6МПа
Рабочее давление
1.5-2.4МПа (Корпус)
1.1-1.76МПа (Уплотнение)
Применимая среда
Пресная вода, морская вода, воздух, слабая кислотно-щелочная и т. д.
Материалы
No. Часть Материал No. Часть Материал
1 Корпус и крышка QT450 6 Уплотнительное кольцо EPDM
2 Диск QT450+EPDM 7 Уплотнение штока PTFE
3 Шток 2Cr13 8 Болт Нержавеющая сталь, 45#
4 Гайка штока Алюминиевая бронза 9 Гайка Нержавеющая сталь, 45#
5 Крышка сальника QT450 10 Штурвал WCB
Характеристики

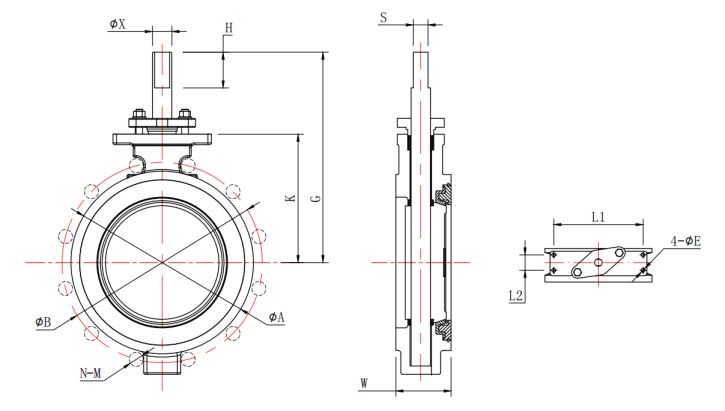

Характеристики
Размер L H D d c g n-Ød T f
PN10/16 PN10/16 PN10 PN16
DN50 178 241 138 158 125 99 4-Ø18 4-Ø18 17 2
DN65 190 270 173 180 145 118 4-Ø18 4-Ø18 17 2
DN80 203 292 173 196 160 132 4-Ø18 8-Ø18 19 3
DN100 229 333 200 215 180 156 8-Ø18 8-Ø18 20 3
DN125 254 384 230 250 210 184 8-Ø18 8-Ø18 20 3
DN150 267 420 230 280 240 211 8-Ø23 8-Ø23 20 3
DN200 292 512 270 336 295 266 8-Ø23 12-Ø23 21 3
DN250 330 602 350 405 350/355 319 12-Ø23 12-Ø25 25 3
DN300 356 705 350 460 400/410 370 12-Ø23 12-Ø25 28 4
DN350 381 782 450 515 460/470 430 16-Ø23 16-Ø25 28 4
DN400 406 880 480 580 515/525 475 16-Ø25 16-Ø30 28 4
DN450 432 980 600 650 565/585 530 20-Ø25 20-Ø30 29 4
DN500 457 1055 600 670/715 620/650 580 20-Ø25 20-Ø34 29 4
DN600 508 1260 600 780/810 725/770 680 20-Ø30 20-Ø40 38 4
Сертификацияs
Пункт Стандарт Дополнительный стандарт
Разработка & Производство GB12234 ∕
Измерение GB12221-89 ∕
Фланцевое соединение JB/T-79 ∕
Испытание JB/T-9092 ∕
Особенности
  • Высокая производительность уплотнения: В качестве уплотнительных элементов используются мягкие уплотнительные материалы, которые обладают превосходной эластичностью и герметизирующими характеристиками, эффективно предотвращая утечку жидкости.
  • Широкое применение: Благодаря характеристикам материалов дисковые затворы могут использоваться в системах транспортировки воды, системах трубопроводов морской воды, системах газопроводов и системах транспортировки порошкообразных продуктов.
