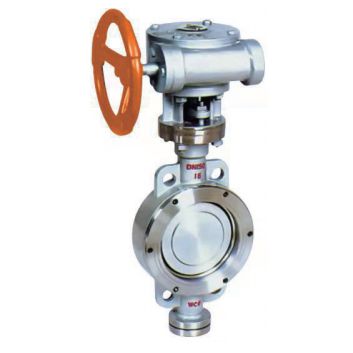

Дисковый затвор с металлическим уплотнением Высокопроизводительный дисковый затвор
Запросить цену

Дисковый затвор с металлическим уплотнением Высокопроизводительный дисковый затвор

Применение

Высокопроизводительный дисковый затвор с металлическим уплотнением используется в системах подачи воды, системах трубопровода морской воды и газа.

Основная информация
Диапозон размера
DN50-DN1200
Рабочая температура T
0-150℃
Максимально допустимое рабочее давление PN
1.0-1.6МПа
Рабочее давление
1.5-3.75МПа (Корпус)
1.1-2.75МПа (Уплотнение)
Применимая среда
Пресная вода, морская вода, воздух и т. д.
Материалы
No. Часть Материал No. Часть Материал
1 Корпус и крышка CF8, CF8M, CF3, CF3M, WCB 6 Уплотнение штока FTFE, графит
2 Диск CF8, CF8M, CF3, CF3M, WCB 7 Уплотнительное кольцо PTFE
3 Шток CF8, CF8M, 2Cr13 8 Болт Нержавеющая сталь, 35CrMoA
4 Гайка штока Алюминиевая бронза 9 Гайка Нержавеющая сталь, 45#, 35CrMoA
5 Крышка сальника CF8, CF8M, CF3, CF3M, WCB 10 Штурвал WCB
Характеристики

(под давлением 1.6 МПа)

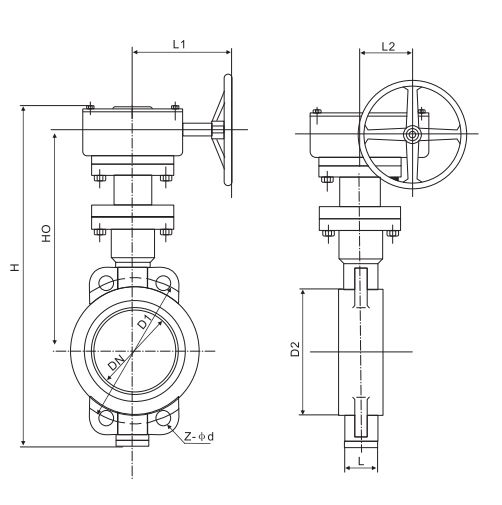

Характеристики
Размер L ØD ØD1 ØD2 c n-d0 W H
DN15 130 95 65 45 16 4-Ø14 120 220
DN20 150 105 75 55 16 4-Ø14 140 255
DN25 160 115 85 65 16 4-Ø14 160 275
DN32 180 135 100 78 18 4-Ø18 180 280
DN40 200 145 110 85 18 4-Ø18 200 300
DN50 250 160 125 100 18 4-Ø18 240 358
DN65 265 180 145 120 18 8-Ø18 240 375
DN80 280 195 160 135 20 8-Ø18 280 433
DN100 300 215 180 155 22 8-Ø18 320 502
DN125 325 245 210 185 24 8-Ø18 360 612
DN150 350 280 240 210 24 8-Ø22 360 676
DN200 400 335 295 265 26 12-Ø22 400 820
DN250 450 405 355 320 30 12-Ø26 450 969
DN300 500 460 410 375 30 12-Ø26 560 1142
DN350 550 520 470 435 34 16-Ø26 640 1280
DN400 600 580 525 485 36 16-Ø30 640 1452
DN450 650 640 585 545 40 20-Ø30 720 1541
DN500 700 705 650 608 44 20-Ø33 720 1676
DN600 800 840 770 718 48 20-Ø36 800 1874
DN700 900 910 840 788 50 24-Ø36 800 2083
DN800 1000 1020 950 898 52 24-Ø39 950 2400
DN900 1100 1120 1050 998 54 28-Ø39 1000 2950
DN1000 1200 1255 1170 1110 56 28-Ø42 1000 3245
DN1200 1300 1485 1390 1325 58 32-Ø48 1100 3850
Сертификацияs
Пункт Стандарт Дополнительный стандарт
Разработка & Производство GB12234 API600, ANSI B16.34
Измерение GB12221-89 ANSI B16.10
Фланцевое соединение JB/T-79 ANSI B16.5
Испытание JB/T-9092 API598
Особенности
  • Производительность при высокой температуре и давлении: В дисковом затворе с металлическим седлом используются такие материалы, как нержавеющая сталь и сплавы, предоставляя превосходную производительность при высокой температуре и давлении.
  • Коррозионная стойкость: Материалы металлического уплотнения обладают высокой коррозионной стойкостью, сокращая риск протечки и коррозии.
  • Долгий срок службы: Благодаря прочности и износостойкости материалов металлического уплотнения, такие дисковые затворы имеют долгий срок службы, сокращая затраты на обслуживание и частоту замен частей.
