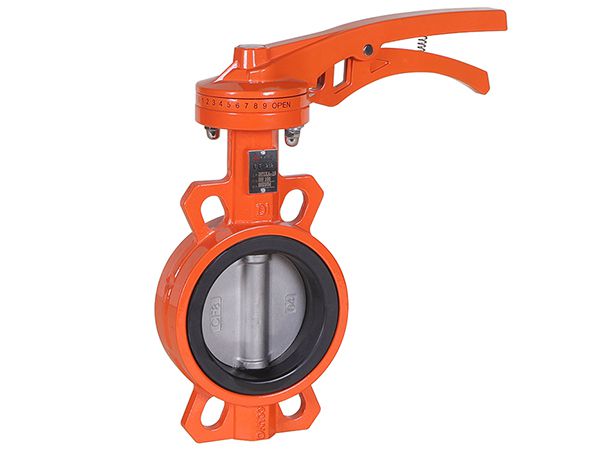

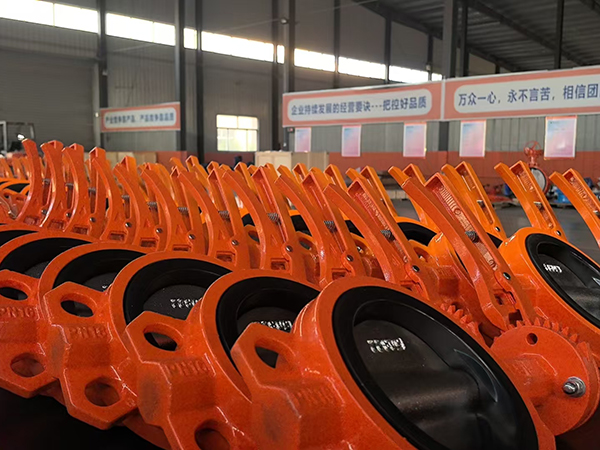

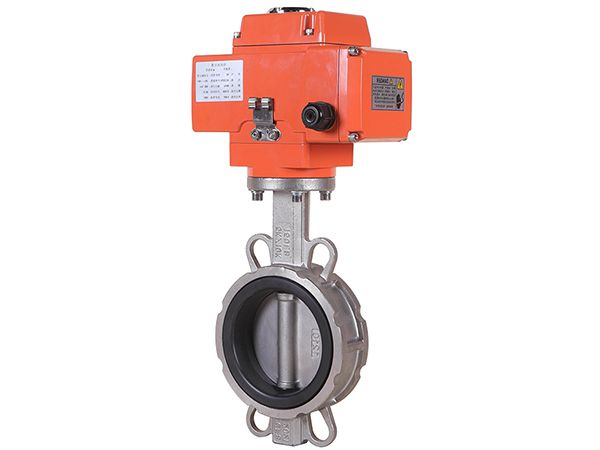

Высокопроизводительный дисковый затвор

Материалы

No.	Часть	Материал	No.	Часть	Материал
1	Корпус	Чугун, нержавеющая сталь, литая сталь, алюминиевая бронза.	8	Червячная передача	Чугун
2	Диск	Никелированный QT450, полимиадное покрытие QT450, алюминиевая бронза, нержавеющая сталь 304, нержавеющая сталь 316, нержавеющая сталь 316L, нержавеющая сталь 2507, нержавеющая сталь 1.4469, нержавеющая сталь 1.4529.	9	Болт	45#, Нержавеющая сталь
3	Кольцевая подкладка	Фенольная, алюминиевая бронза.	10	Уплотнительное кольцо	NBR
4	Уплотнительная манжета (Резина)	EPDM, NBR, FTFE, силикон, фторэластомер, термостойкий EPM и износостойкий EPM	11	Стопорное кольцо	50# Мангаллой
5	Верхний шток	45#, 304, 316, 420 Нержавеющая сталь	12	Упорная шайба	45# Оцинкованная сталь
6	Нижний шток	45#, 420 Нержавеющая сталь	13	Прокладка	45# Оцинкованная сталь
7	Удерживатель стержня	UPVC, 45#	14	Смазочная втулка	PTFE

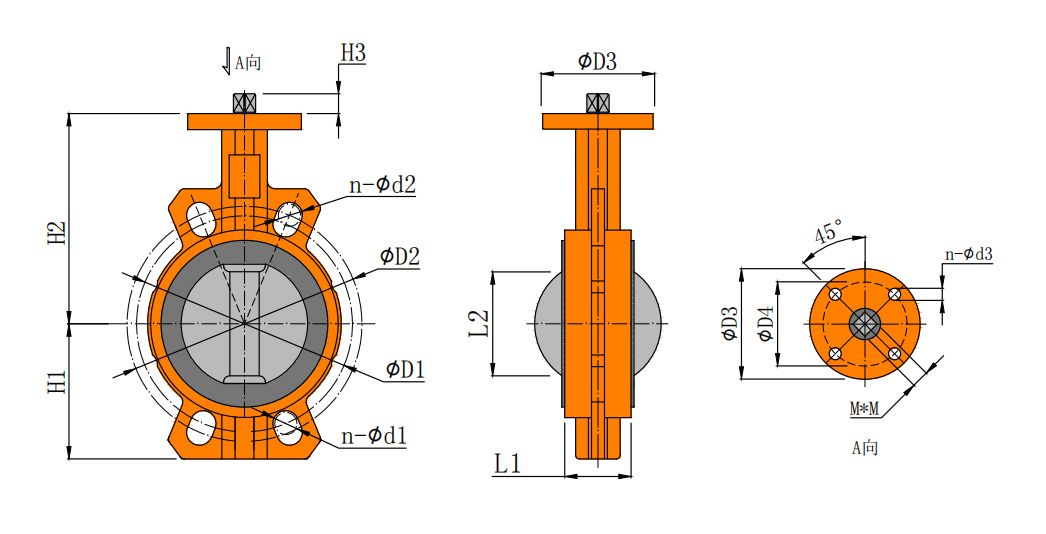

Характеристики

Размер	ØD1/ D2	4-Ø d1/d2	n-Ød3	ØD3	ØD4	H1	H2	H3	M*M	L1	L2

DN32	85.00	14	4-Ø6	36	60	48.0	98.0	11	9*9	32	30
	100.00	18
DN40	106.00	22	4-Ø7	50	72	65.0	119.0	11	11*11	33.5	30
DN50	120.00	21	4-Ø7	50	72	70.0	125.5	11	11*11	42	32
	125.00	21
DN65	139.50	21	4-Ø7	50	72	81.0	140.5	11	11*11	45	47
	145.00	21
DN80	152.50	21	4-Ø7	50	72	92.5	150.5	11	11*11	45	65
	160.00	21
DN100	175.00	21	4-Ø10	70	92	109.5	170.5	14	14*14	52.1	91
	190.50	21
DN125	210.00	23	4-Ø10	70	92	124.0	187.0	17	17*17	55	112
	220.00	23
DN150	240.00	24	4-Ø10	70	92	139.5	208.5	17	17*17	56	146
	250.00	24
DN200	295.00	24	4-Ø12	102	125	169.5	246.5	22	22*22	61	194
	298.50	26
DN250	350.00	26	4-Ø12	102	125	201.0	285.0	22	22*22	66	242
	362.00	26
DN300	400.00	26	4-Ø14	125	150	237.0	316.0	27	27*27	77	292
	432.00	26
DN350	460.00	23	4-Ø14	125	150	279.0	357.0	27	27*27	77	325
	470.00	26
DN400	515.00	26	4-Ø18	140	175	300.0	382.0	40	36*36	87	380
	525.00	30
DN450	565.00	26	4-Ø18	140	175	320.0	409.0	40	36*36	105	428
	585.00	30
DN500	620.00	26	4-Ø22	165	210	363.0	468.0	50	46*46	130	474
	650.00	33
DN600	725.00	20-Ø30	4-Ø22	165	210	449.0	520.0	50	46*46	152	573
	770.00	20-Ø36
DN700	840.00	24-Ø30	8-Ø18	254	300	501.0	623.0	70	64*64	164	673
	840.00	24-Ø36
DN800	950.00	24-Ø33	8-Ø18	254	300	681.0	581.0	70	64*64	190	770
	950.00	24-Ø39
DN900	1050.00	28-Ø33	8-Ø18	254	300	733.0	639.0	80	74*74	204	838
	1050.00	28-Ø39
DN1000	1160.00	28-Ø36	8-Ø18	254	300	820.0	705.0	80	74*74	215	940
	1170.00	28-Ø42
DN1200	1380.00	32-Ø39	8-Ø22	298	350	942.0	846.0	90	84*84	350	1101
	1390.00	32-Ø48

Сертификацияs

Пункт	Стандарт	Опционный стандарт
Разработка & Производство	GB12238-89	ISO/DIN10631-91, AP1598
Измерение	GB12221-89	ISO5752-88
Фланцевое соединение	GB9113.1-2000, GB/T9119-2010	ANSI.B16.5, ISO7005, JIS2220:2004, DIN2532
Испытание клапана	GB/T13927-92	ISO/DIN 5208-87
Марка клапана	GB12220-89	ISO/DIN 5209-87
Требование к поставке	GB/T12252	／

Особенности

Плотное уплотнение: В дисковом затворе Water используются такие материалы, как EPDM, NBR, FTFE, силикон, фторкаучук, термостойкий EPDM и износостойкий EPDM, что обеспечивает длительный срок службы и улучшенные характеристики уплотнения.
Высокопрочный диск: Диск затвора имеет рамную конструкцию, обеспечивающую высокую прочность и способность выдерживать высокие скорости потока. Кроме того, покраска эффективно предотвращает коррозию, что позволяет использовать ее с различными средами.
Двунаправленное уплотнение: Наш дроссельный клапан с резиновой пластиной обладает функцией двунаправленного уплотнения и может быть установлен в любом направлении.
Универсальность: Способен открываться и закрываться в трубопроводных системах и регулировать скорость потока.
Низкие затраты и эксплуатационные расходы: В дисковых затворах из чугуна/ковкого чугуна используются сверхпрочные материалы, что обеспечивает экономию затрат и минимальные требования к техническому обслуживанию.
