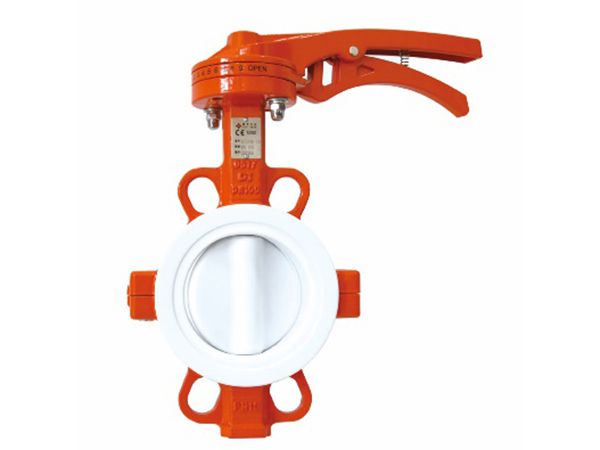

Упругозапирающийся дисковый затвор

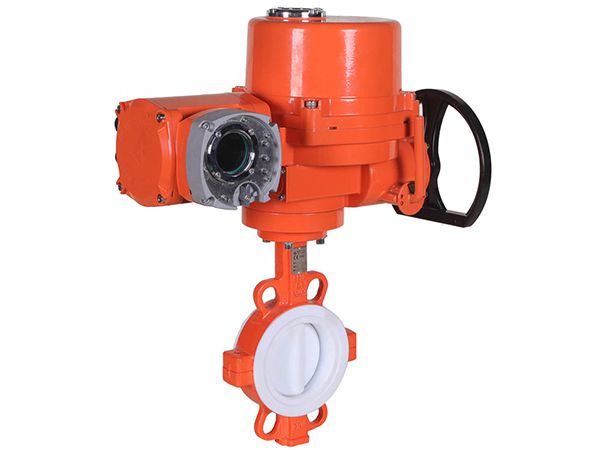

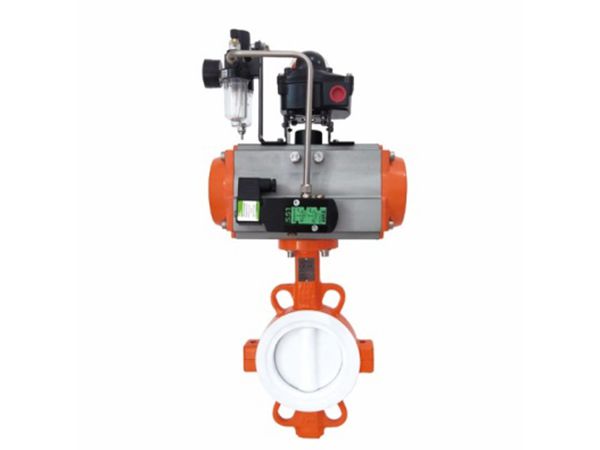

Затворы дисковые с уплотнением PTFE

Затвор дисковой с уплотнением PTFE использует соединение бесфланцевого типа и имеет седло из политетрафторэтилена (ПТФЭ), сертифицированное FDA по безопасности пищевых продуктов.

Применение

Затворы дисковые с уплотнением PTFE используется различных применений, включая:

  • Транспортировка сточных вод
  • Паровой транспорт при высокой температуре и высоком давлении
  • Транспортировка пищевых сред
  • Морской транспорт
  • Транспортировка веществ, таких как кислоты и основания
Основная информация
Диапозон размера
DN50-DN600
Рабочая температура T
0-120℃
Максимально допустимое рабочее давление PN
1.0МПа
Рабочее давление
1.5МПа (Корпус)
1.0МПа (Уплотнение)
Применимая среда
Пресная вода, морская вода, воздух, слабая кислотно-щелочная и т. д.
Материалы
No. Часть Материал No. Часть Материал
1 Корпус Чугун, чугунная сталь 6 Червячная передача Литая сталь
2 Диск Нержавеющая сталь облицованная PTFE и литая сталь облицованная PTFE 7 Болт Нержавеющая сталь
3 Уплотнительная манжета FTFE 8 Уплотнительное кольцо NBR
4 Верхний шток Нержавеющая сталь 9 Смазочная втулка Алюминиевая бронза
5 Нижний шток Нержавеющая сталь 10 Прокладка Пружинная сталь
Характеристики

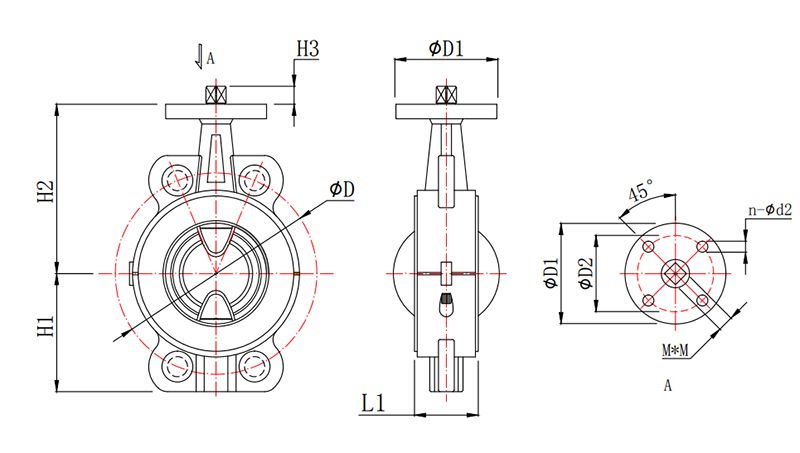

Характеристики
Размер ØD H1 H2 H3 L1 M*M D1 D2 n-Ød2
ASME EN(PN10) EN(PN16) JIS AS
DN50 121 125 125 120 114 75 140 11 43 11*11 72 50 4-Ø7
DN65 140 145 145 140 127 82 150 11 46 11*11 72 50 4-Ø7
DN80 152 160 160 150 146 90 160 11 46 11*11 72 50 4-Ø7
DN100 191 180 180 175 178 118 178 14 52 14*14 92 70 4-Ø10
DN125 216 210 210 210 210 131 190 17 56 17*17 92 70 4-Ø10
DN150 241 240 240 240 235 145 200 17 56 17*17 92 70 4-Ø10
DN200 299 295 295 290 292 173 240 22 60 22*22 125 102 4-Ø12
DN250 362 350 355 365 356 208 273 22 68 22*22 125 102 4-Ø12
DN300 432 400 410 400 406 244 310 27 78 27*27 150 125 4-Ø14
DN350 476 460 470 445 470 284 346 27 78 27*27 150 125 4-Ø14
DN400 540 515 525 510 521 320 375 40 102 36*36 175 140 4-Ø18
DN450 578 565 585 565 584 340 406 40 114 36*36 175 140 4-Ø18
DN500 635 620 650 620 641 365 438 50 127 46*46 210 165 4-Ø22
DN600 749 725 770 730 756 446 495 50 154 46*46 210 165 4-Ø22
Сертификацияs
Пункт Стандарт Дополнительный стандарт
Разработка & Производство GB12238-89 ISO/DIN10631-91, AP1598
Измерение GB12221-89 ISO5752-88
Фланцевое соединение GB9113.1-2000, GB/T9119-2010 ANSI.B16.5, ISO7005, JIS2220:2004, DIN2532
Испытание GB/T13927-92 ISO/DIN 5208-87
Марка GB12220-89 ISO/DIN 5209-87
Треобование к поставке GB/T12252 ／
