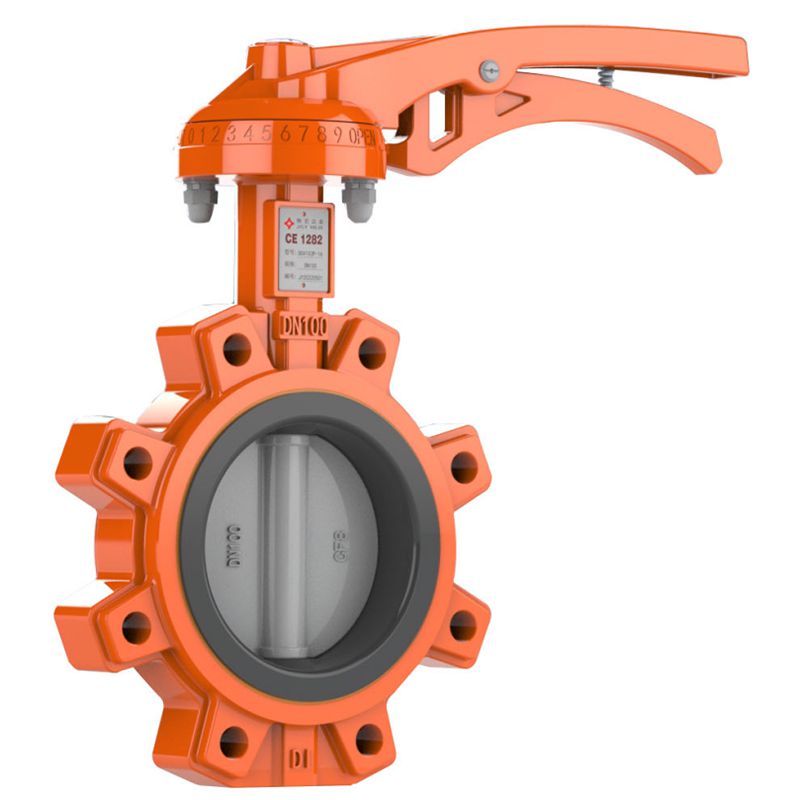

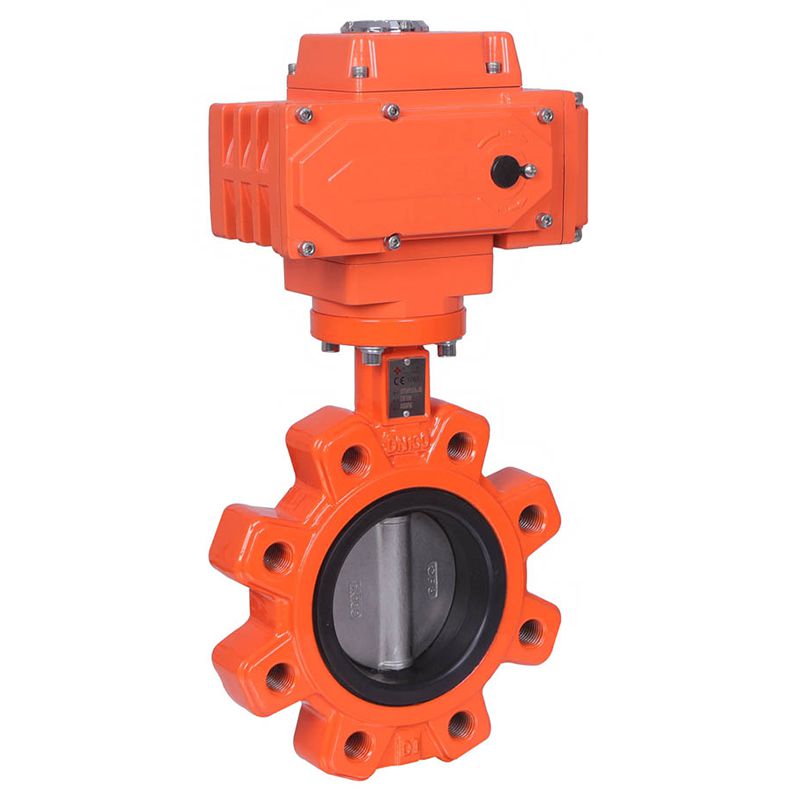

Упругозапирающийся дисковый затвор
Упругозапирающийся дисковый затвор Упругозапирающийся дисковый затвор
Запросить цену

Упругозапирающийся дисковый затвор

Затворы дисковые с резьбовыми проушинами (LUG)

Применение

Затворы дисковые с резьбовыми проушинами (LUG) могут использоваться в системах транспортировки воды, системах трубопроводов морской воды, системах газопроводов и системах транспортировки слабой кислотной среды.

Основная информация
Диапозон размера
DN40-DN600
Рабочая температура T
0-100℃
Максимально допустимое рабочее давление PN
1.0-1.6МПа
Рабочее давление
1.5-2.4МПа (Корпус)
1.1-1.76МПа (Уплотнение)
Применимая среда
Пресная вода, морская вода, воздух, слабые кислоты-основания и т. д.
Материалы
No. Часть Материал No. Часть Материал
1 Корпус Чугун, нержавеющая сталь, литая сталь, алюминиевая бронза. 8 Червячная передача Литая сталь
2 Диск Никелированный QT450, полимиадное покрытие QT450, алюминиевая бронза, нержавеющая сталь 304, нержавеющая сталь 316, нержавеющая сталь 316L, нержавеющая сталь 2507, нержавеющая сталь 1.4469, нержавеющая сталь 1.4529. 9 Болт 45#, Нержавеющая сталь
3 Кольцевая подкладка Фенольная, алюминиевая бронза. 10 Уплотнительное кольцо NBR
4 Уплотнительная манжета (Резина) EPDM, NBR, FTFE, силикон, фторэластомер, термостойкий EPM и износостойкий EPM 11 Стопорное кольцо 50#Марганцевая сталь
5 Верхний шток 45#, 304, 316, 420 Нержавеющая сталь 12 Упорная шайба 45#Оцинкованная сталь
6 Нижний шток 45#, 420 Нержавеющая сталь 13 Прокладка 45#Оцинкованная сталь
7 Удерживатель стержня UPVC, 45# 14 Смазочная втулка PTFE
Характеристики

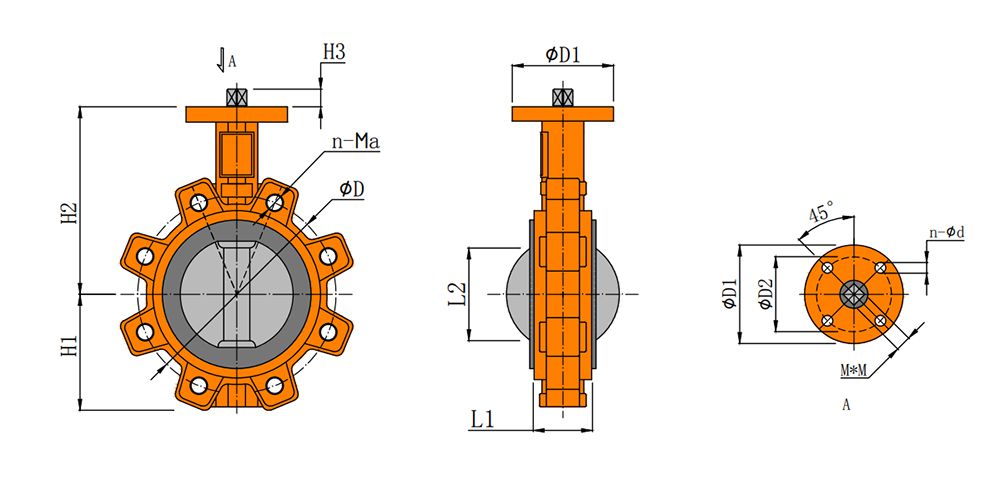

Характеристики
Размер ØD ØD1 ØD2 n-Ma n-Ød H1 H2 H3 M*M L1 L2
DN40 110 72 50 4-M16 4-Ø7 71 120 11 11*11 33.5 30
DN50 125 72 50 4-M16 4-Ø7 70 130 11 11*11 42 32
DN65 145 72 50 4-M16 4-Ø7 80 143 11 11*11 45 47
DN80 160 72 50 4-M16 4-Ø7 94 155 11 11*11 45 65
160 8-M16
DN100 180 92 70 8-M16 4-Ø10 108 170 14 14*14 52.1 91
DN125 210 92 70 8-M16 4-Ø10 122 190 17 17*17 55 112
DN150 240 92 70 8-M20 4-Ø10 134 210 17 17*17 56 146
DN200 295 125 102 8-M20 4-Ø12 167 243 22 22*22 61 194
295 12-M20
DN250 350 125 102 12-M20 4-Ø12 203 282 22 22*22 66 242
355 12-M24
DN300 400 150 125 12-M20 4-Ø14 241 310 27 27*27 77 292
410 12-M24
DN350 460 150 125 16-M20 4-Ø14 267 353 27 27*27 77 325
470 16-M24
DN400 515 175 140 16-M24 4-Ø18 310 380 40 36*36 87 380
525 16-M27
DN450 565 175 140 20-M24 4-Ø18 331 411 40 36*36 105 428
585 20-M27
DN500 620 210 165 20-M24 4-Ø22 379 468 50 46*46 130 474
650 20-M30
DN600 725 210 165 20-M27 4-Ø22 463 562 50 46*46 152 573
770 20-M33
Сертификацияs
Пункт Стандарт Дополнительный стандарт
Разработка & Производство GB12238-89 ISO/DIN10631-91, AP1598
Измерение GB12221-89 ISO5752-88
Фланцевое соединение GB9113.1-2000, GB/T9119-2010 ANSI.B16.5, ISO7005, JIS2220:2004, DIN2532
Испытание GB/T13927-92 ISO/DIN 5208-87
Марка GB12220-89 ISO/DIN 5209-87
Требование к поставке GB/T12252 ／
Особенности
  • Минимальная чувствительность к температуре: уникальный метод соединения дисковых затворов с резьбовыми проушинами снижает восприимчивость к изменениям температуры.
  • Легкое обслуживание: Простая конструкция с меньшим количеством компонентов делает продукцию простым в установке и обслуживании.
  • Отличный эффект уплотнения: уплотнительное кольцо затвора дискового с резьбовыми проушинами демонстрирует превосходную стойкость к химической коррозии, вмещает различные текучие среды и обеспечивает герметичность клапана в закрытом состоянии.
